Разъемы Yazaki (2-ходовые)

Специальный инструмент

Эквивалентные местные инструменты см. Специальный инструмент .

1. Отсоединить разъем от компонента.

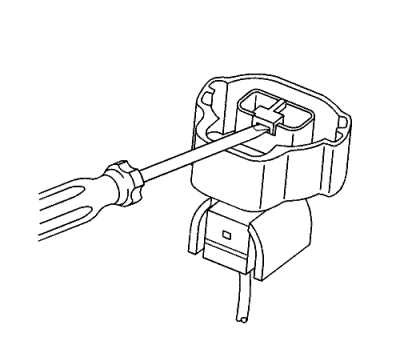

2. Вставить маленькую отвертку с плоским лезвием в щель, расположенную ниже поджатого спереди стопора замка контактов (TPA) и, подцепив, приподнять.
3. Извлечь стопор TPA, вытянув его из разъема.
4. Нажать на снимаемую проволочную сторону зажима, переместив ее к разъему и удержать в этом положении.



5. Вставить устройство EL 38125-553, немного наклонив вперед, в полость под вынимаемой клеммой. Заостренный конец инструмента должен упираться в низ контакта и касаться контакта до тех пор пока последний не упрется в пластмассовый стопор контакта.



6. Мягко отжав пластмассовый стопор контакта вниз, осторожно вытащить стопор из разъема. Нельзя применять силу, вытягивая зажим из разъема. Если зажим не сдвигается, следует повторить всю процедуру.

1. Вынуть клемму.
2. Найти требуемый контакт.
3. Использовать соответствующую втулку, в зависимости от размера устройства.
4. См. Сращивание медного провода с помощью обжимных соединителей .
