- Снять регулятор распределительного вала. См. Замена регулятора исполнительного устройства регулировки положения распределительного вала .
- Снять заднюю крышку приводного ремня газораспределительного механизма. См. Замена задней крышки ремня привода газораспределительного механизма .
- Снять датчик положения распределительного вала впускных клапанов. См. Замена датчика положения распределительного вала .
- Снять датчик положения распределительного вала выпускных клапанов. См. Замена датчика положения распределительного вала .
- Снять стопорный инструмент EN-6628-A.
Удерживать от проворачивания распредвал за шестигранник.

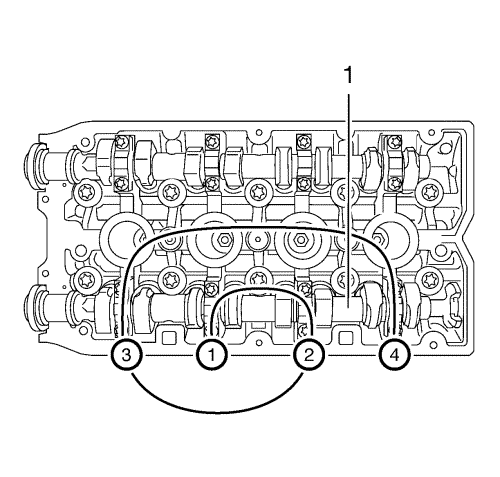

Примечание: Запомнить порядок снятия 1-4.
- Отвернуть 4 болта крышек подшипников распределительного вала.
Примечание: Освободите опору подшипника, мягко ударяя по ней пластмассовым молотком.
- Снять первую крышку подшипника распределительного вала.
- Слегка отвернуть 8 болтов крышек подшипников распределительного вала выпускных клапанов, переходя снаружи внутрь по спирали ступенчато от 1/2 до 1 оборота.
- Отвернуть 8 болтов крышек подшипников распределительного вала выпускных клапанов.
Примечание: Перед снятием промаркировать крышки подшипников распределительного вала.
- Снять с головки цилиндров 4 крышки подшипников распределительного вала выпускных клапанов с номерами 6-9.
- Снять распределительный вал выпускных клапанов (1).
- Слегка отвернуть 8 болтов крышек подшипников распределительного вала впускных клапанов, переходя снаружи внутрь по спирали ступенчато от 1/2 до 1 оборота.
- Отвернуть 8 болтов крышек подшипников распределительного вала впускных клапанов.
Примечание: Перед снятием промаркировать крышки подшипников распределительного вала.
- Снять с головки цилиндров 4 крышки подшипников распределительного вала впускных клапанов с номерами 2-5.
- Снять распределительный вал (1) впускных клапанов.
Примечание: Перед снятием промаркировать крышки подшипников распределительного вала.
- Снять распределительный вал (1) впускных клапанов.
- Снять уплотнительные кольца с распределительных валов.
Примечание: Нанести молибденовую смазку MoS 2.
- Установите впускной распредвал.
Примечание: Обратите внимание на маркировку на крышке подшипника распредвала.
- Установить 4 крышки подшипников распределительного вала впускных клапанов с номерами 2-5.
Осторожно: См. Предупреждение о крепежных деталях в разделе "Предисловие".
- Завернуть 8 болтов крышек подшипников распределительного вала впускных клапанов и затянуть их, переходя изнутри наружу по спирали, с моментом затяжки 8 Н·м (71 фунт дюйм).
Примечание: Нанести молибденовую смазку MoS 2.
- Установите выпускной распредвал.
Примечание: Обратите внимание на маркировку на крышке подшипника распредвала.
- Установить 4 крышки подшипников распределительного вала выпускных клапанов с номерами 6-9.
- Завернуть 8 болтов крышек подшипников распределительного вала выпускных клапанов и затянуть их, переходя изнутри наружу по спирали, с моментом затяжки 8 Н·м (71 фунт дюйм).
Примечание: Уплотнительные поверхности не должны иметь масло и консистентную смазку.
- Очистить уплотнительные поверхности первой опоры подшипника распределительного вала и головки цилиндров подходящим инструментом.
Очистить маслопровод от остатков герметика.
Примечание:
| • | Очень важно обеспечить, чтобы уплотнитель не наносился вне маркированных зон уплотнения. |
| • | В канавках рядом с уплотнительными поверхностями не должно оставаться следов герметика. |
Примечание: Уплотнительные поверхности не должны иметь масло и консистентную смазку.
- Тонким равномерным слоем нанести герметик на уплотнительные поверхности первой крышки подшипника распределительного вала.
- Проверить зазор клапанов и при необходимости отрегулировать его. См. Регулировка зазоров клапанов .
- Установить первую крышку подшипника распределительного вала на блок цилиндров и затянуть болты с моментом затяжки 2 Н·м (18 фунт дюйм).
Примечание: Герметик не должен касаться распределительных валов.
- Установить первую крышку подшипника распределительного вала.
Примечание: Соблюдать порядок установки 1-4.
- Завернуть болты первой крышки подшипника распределительного вала и затянуть их с моментом затяжки 8 Н·м (70 фунт дюйм).
- Установить 2 НОВЫХ уплотнительных кольца на распределительные валы.
- Установить уплотнительное кольцо с помощью оправки для запрессовки EN-422 (3) на распределительный вал до его касания головки цилиндров.
- Для установки использовать болт (1) звездочки распределительного вала вместе с регулировочными шайбами (2) общей толщиной примерно 10 мм.
- Снять оправку для установки EN-422 (3).
- Поверните впускной распредвал против направления вращения двигателя.
- Установить стопорный инструмент EN-6628-A.
- Поверните выпускной распредвал в направлении вращения двигателя.
- Установить стопорный инструмент EN-6628-A.
- Установить датчик положения распределительного вала выпускных клапанов. См. Замена датчика положения распределительного вала .
- Установить датчик положения распределительного вала впускных клапанов. См. Замена датчика положения распределительного вала .
- Установить заднюю крышку приводного ремня газораспределительного механизма. См. Замена задней крышки ремня привода газораспределительного механизма .
- Установить регулятор распределительного вала. См. Замена регулятора исполнительного устройства регулировки положения распределительного вала .
