Разъемы Tyco/AMP (модуль двери)

Специальный инструмент

Эквивалентные местные инструменты см. Специальный инструмент .

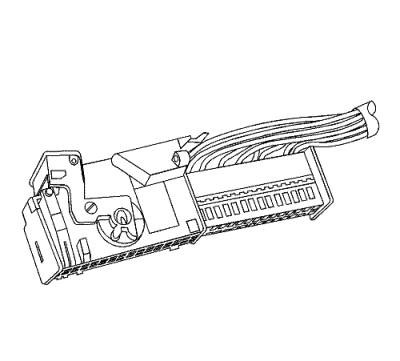

Разъем, вид сбоку.

Разъем, вид сверху.

1. Найти рычаг и стопор, находящиеся на разъеме сверху.



2. Во время прижима фиксатора потянуть рычаг и переместить его за фиксатор.



3. Отсоединить разъем от компонента.



4. Найти крепежные лапки коробки на задней части разъема. Для освобождения фиксирующего язычка используйте небольшой инструмент с плоским лезвием. Повторить эту операцию для другого фиксирующего выступа.



5. После освобождения фиксирующих язычков сдвиньте внутренний разъем в заднюю часть корпуса.



6. Использовать приспособление EL-38125-12A, чтобы освободить клеммы, нажав на выступ.
7. Удерживая инструмент для демонтажа, осторожно вытянуть провод из задней части разъема. Нельзя применять силу, вытягивая зажим из разъема.

1. Вынуть клемму.
2. Найти требуемый контакт.
3. Использовать соответствующую втулку, в зависимости от размера устройства.
4. См. Сращивание медного провода с помощью обжимных соединителей .
