Cruze

Разъемы Tyco/AMP (сиденье)

Специальный инструмент

Эквивалентные местные инструменты см. Специальный инструмент .

1. Потянуть запирающий передвижной рычаг наружу от конца разъема.



2. Когда передвижной рычаг вытянут, соответствующий разъем будет поднят из зафиксированного положения.




Примечание: TPA имеет выемки и может быть вставлен только в одном направлении.

3. При помощи приспособления для освобождения клемм J-38125-11A или подобного инструмента, втолкнуть выступы TPA в корпус разъема.



4. Вытянуть TPA из корпуса разъема.

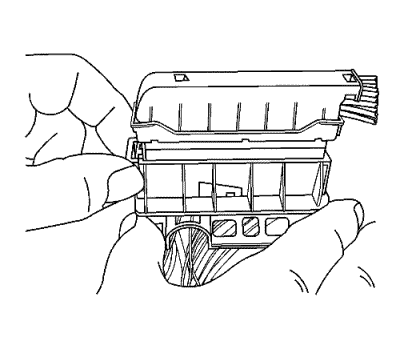

5. При помощи приспособления для освобождения клемм J-38125-11A или подобного инструмента освободить фиксирующий выступ защитной крышки проводов.



6. Когда фиксирующий выступ освобожден, снять защитную крышку проводов с корпуса разъема.



7. При помощи приспособления для освобождения клемм EL-38125-212 вдавить штырьки в отверстия с каждой стороны демонтируемой клеммы и вытянуть клемму из корпуса разъема.



8. При помощи приспособления для освобождения клемм EL-38125-560 вдавить штырьки в отверстия с каждой стороны демонтируемой клеммы и вытянуть клемму из корпуса разъема.



9. При помощи приспособления для освобождения клемм EL-38125-556 вдавить штырьки в отверстия с каждой стороны демонтируемой клеммы и вытянуть клемму из корпуса разъема.

1. Вынуть клемму.
2. Найти требуемый контакт.
3. Использовать соответствующую втулку, в зависимости от размера устройства.
4. См. Сращивание медного провода с помощью обжимных соединителей .
