Разъемы Tyco/AMP (102-ходовые линейные)

Специальный инструмент

Эквивалентные местные инструменты см. Специальные инструменты Специальный инструмент .

Вид разъема в собранном положении.

1. Потянуть фиксирующий рычаг, чтобы он принял положение 90 градусов по отношению к корпусу разъема.



2. Когда фиксирующий рычаг в положении 90 градусов, а входящая часть разъема отделена, разъем можно вытянуть.



3. Вынуть входящую часть разъема из направляющих.




Примечание: При установке TPA не примет требуемое положение, если клеммы не на месте.

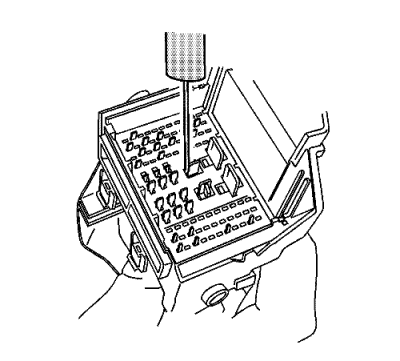

4. При помощи приспособления для освобождения клемм J-38125-11A или подобного инструмента, вынуть TPA из корпуса разъема.



5. При помощи приспособления для освобождения клемм J 38125-566 вдавить штырьки в отверстия с каждой стороны демонтируемой клеммы и вытянуть клемму из корпуса разъема.



6. При помощи приспособления для освобождения клемм J 38125-560 вдавить штырьки в отверстия с каждой стороны демонтируемой клеммы и вытянуть клемму из корпуса разъема.



7. При помощи приспособления для освобождения клемм J 38125-221 вдавить штырьки в отверстия с каждой стороны демонтируемой клеммы и вытянуть клемму из корпуса разъема.



8. На корпусе принимающей части разъема может быть закреплен еще один разъем. С помощью приспособления для освобождения клемм J-38125-11A или подобного инструмента освободить фиксирующий выступ и вынуть разъем из охватывающего его корпуса.



9. Передвинуть фиксирующий рычаг на 180 градусов из подсоединенного положения.



10. Когда фиксирующий рычаг в положении 180 градусов, направляющие можно удалить из корпуса разъема.




Примечание: При установке TPA не примет требуемое положение, если клеммы не на месте.

11. При помощи приспособления для освобождения клемм J 38125-11A или подобного инструмента, вынуть TPA из корпуса разъема.



12. С помощью устройства для освобождения клемм J 38125-216 поднять контактную пластину, переместив ее за разъемы, и вынуть ее из полости разъема.



13. Контактная пластина слегка выгнется на углах.



14. При помощи приспособления для освобождения клемм J 38125-221 вдавить штырьки в отверстия с каждой стороны демонтируемой клеммы и вытянуть клемму из корпуса разъема.



15. При помощи приспособления для освобождения клемм J 38125-212 вдавить штырьки в отверстия с каждой стороны демонтируемой клеммы и вытянуть клемму из корпуса разъема.



16. При помощи приспособления для освобождения клемм J 38125-560 вдавить штырьки в отверстия с каждой стороны демонтируемой клеммы и вытянуть клемму из корпуса разъема.



17. Вдавить контактную пластину, установив ее на прежнее место. Пластина слегка выгнется на углах.



18. Когда фиксирующий рычаг в положении 180 градусов, выровнять направляющие по отношению к зубчатым колесам на рычаге.



19. Передвинуть корпус разъема вовнутрь по направлению к направляющим.



20. Когда фиксирующий рычаг в положении 90 градусов, а входящая часть разъема подсоединена, разъем можно вставить.



21. Передвинуть рычаг в фиксированное или собранное положение. Таким образом входящая часть разъема переместится в охватывающую.

1. Вынуть клемму.
2. Найти требуемый контакт.
3. Использовать соответствующую втулку, в зависимости от размера устройства.
4. См. Сращивание медного провода с помощью обжимных соединителей .
