Ремонт электропроводки, предназначенной для работы при высоких температурах

Эквивалентные местные инструменты см. Специальный инструмент .

В электропроводке, которая подвергается действию повышенной температуры 135°C (275°F) или выше в течение длительного времени, следует применять материалы повышенной стойкости (то есть провода, разъемы и экран). При выполнении ремонтных работ в зоне воздействия высокой температуры необходимо соблюдать следующие правила:

Для ремонта электропроводки, которая подвергается действию повышенной температуры 135°C (275°F) или выше в течение длительного времени, следует применять особые методы. Зоны, которые подвергаются воздействию высоких температур, обычно теплоизолируют специальными материалами, которые применяют в этих зонах. В составе таких материалов могут быть теплоотражательные ленты, серебристые ленты и высокотемпературные термоусадочные трубки. Кроме того, могут использоваться кабелепроводы и другие защитные покрытия. Поскольку кабелепроводы и аналогичные защитные покрытия применяются на автомобиле независимо от температуры, возможно, технику перед выполнением ремонта придется определять зоны воздействия высокой температуры. Очевидными зонами воздействия высокой температуры являются зоны вблизи выпускных коллекторов, каталитического нейтрализатора и выхлопных труб.

Требуемые компоненты

Для замены поврежденного провода следует использовать высокотемпературный провод, нормированный для эксплуатации при постоянной температуре 150°C (302°F), того же или большего сечения по сравнению с первоначальным. Кроме того, следует заменять любые теплоотражающие ленты, снятые во время ремонта.

Примечание: В Ремонт электропроводки определены надлежащие сечения проводов для ремонтируемых цепей. Для сохранения целостности цепи следует пользоваться этой информацией.

Если какой-либо провод (кроме короткого гибкого провода) поврежден, его ремонт должен осуществляться путем врезки нового отрезка высокотемпературного провода, нормированного для эксплуатации при постоянной температуре 150°C (302°F), того же сечения по сравнению с первоначальным (0,5 мм, 0,8 мм, 1,0 мм и др.). Для ремонта следует использовать втулки для сращивания проводов DuraSeal и обжимной инструмент EL-38125-10, после чего поместить втулки для сращивания проводов в высокотемпературную термоусадочную трубку SCT1. Для обеспечения целостности герметизированного места сращивания проводов необходимо применять указанные ниже процедуры ремонта проводов.

Примечание: Указанные ниже процедуры следует выполнять в порядке их перечисления. Процедуру следует повторить, если повреждены какие-либо жилы многожильного провода. Следует обеспечить аккуратную зачистку изоляции провода, чтобы все жилы сохранялись целыми.

1. Вскрыть жгут проводов, для этого снять имеющуюся обмотанную вокруг жгута ленту:

•	Используя резак для швейных швов, имеющийся в продаже, разрезать жгут проводов, чтобы не повредить изоляцию проводов.

•	Используйте соединители DuraSeal для всех типов изоляции, кроме полимерной изоляции Tefzel и коаксиальной.

•	Не применяйте обжатие и соединители DuraSeal для сращивания более чем 2 проводов.

2. Следует по возможности взрезать жгут проводов на минимальную длину. Возможно, потребуется увеличенная длина провода для изменения положения места сращивания.

Отрегулировать места сращивания проводов так, чтобы каждое место сращивания располагалось на расстоянии не менее 40 мм (1,5 дюйма) от другого места сращивания, от отвода жгута или разъема.

3. Снятие изоляции:

•	При добавлении провода к существующему жгуту следует использовать провод того же сечения, что и использованный первоначально провод.

•	Чтобы определить надлежащее сечение провода, необходимо выполнить одно из следующих действий:

-	Найти провод на чертеже и перевести его размер в местный.

-	Если нет уверенности в правильности выбора сечения провода, следует начать с максимального отверстия в инструменте для снятия изоляции с провода и уменьшать размер отверстия до чистого снятия изоляции с провода.

•	Снять изоляцию с каждого провода, подлежащего сращиванию, на длину примерно 7,5 мм (0,313 дюйма).

•	Запрещается наносить повреждения или порезы на любые зачищенные жилы провода. Проверить отсутствие повреждений или порезов на зачищенных жилах провода.

•	Если провод повреждается, повторить процедуру зачистки после отрезания поврежденного участка.

4. Насадить отрезок высокотемпературной термоусадочной трубки SCT1 на провод, который подлежит сращиванию. Проверить, что термоусадочная трубка не мешает процедуре сращивания проводов.
5. Выбрать надлежащую втулку для сращивания проводов DuraSeal по сечению провода. Обратиться к вышеуказанной таблице в начале процедуры ремонта, чтобы определить цветовые коды втулок для сращивания проводов DuraSeal и гнезд инструмента для обжима.



6. Использовать обжимной инструмент EL-38125-10, чтобы установить втулку для сращивания проводов DuraSeal в гнездо надлежащего цвета обжимного инструмента. В обжимном инструменте есть четыре гнезда, по одному на каждый цвет.



7. Поместить втулку для сращивания проводов DuraSeal в гнездо. Проверить, что место обжима располагается посередине между торцом цилиндрической части втулки и упором. Втулка имеет упор (3) в средней цилиндрической части (2) для предотвращения вставки провода (1) глубже. Слегка сжать ручки обжимного инструмента, чтобы плотно удерживать втулку для сращивания проводов DuraSeal в надлежащем гнезде.



8. Вставить провод в цилиндрическую часть втулки для сращивания проводов так, чтобы провод достиг упора цилиндрической части втулки.
9. Плотно сжать ручки обжимного инструмента до момента раскрывания ручек при их освобождении.

Ручки обжимного инструмента не раскроются до тех пор, пока не будет приложено надлежащее давление к втулке для сращивания проводов DuraSeal. Повторить операции 4 и 5 для противоположного конца места сращивания проводов.




10. С помощью горелки прогреть зону обжима цилиндрической части втулки.
11. Начинайте с середины и постепенно продвигайте нагревательную втулку к торцам трубки:

•	Полная усадка трубки произойдет, когда будет прогрета по длине вся изоляция.

•	Небольшое количество герметика выйдет из торца трубки, когда будет достигнута достаточная термоусадка.

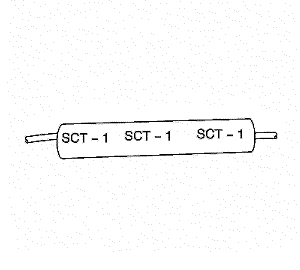

12. Отцентрировать высокотемпературную термоусадочную трубку SCT1 поверх втулки для сращивания проводов DuraSeal.
13. С помощью горелки прогреть зону высокотемпературной термоусадочной трубки.
14. Постепенно сместить место прогрева от середины к открытому торцу трубки:

•	Полная усадка трубки произойдет, когда будет прогрета по длине вся изоляция.

•	Небольшое количество герметика выйдет из торца трубки, когда будет достигнута достаточная термоусадка.

15. Заменить любые теплоотражающие ленты и зажимы, снятые во время ремонта.
