Cruze

Замена обратного топливопровода

Предупреждение: См. Предупреждение, относящееся к бензину и его парам в разделе "Предисловие".

1. Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
2. Снимите крышку двигателя. См. Крышка двигателя Замена .

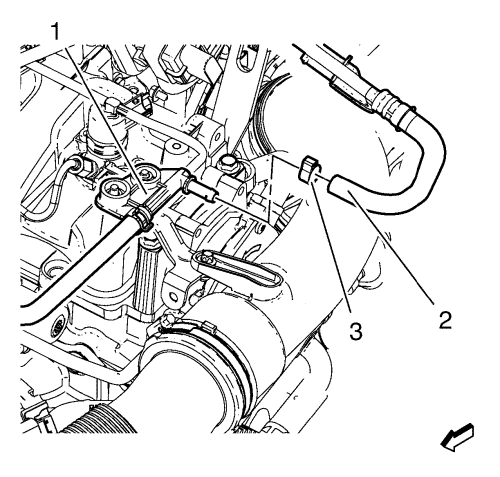

3. Снять хомут переднего возвратного топливного шланга (3).
4. Снять передний возвратный топливный шланг (2) от возвратного топливопровода до топливного насоса высокого давления.



5. Освободить возвратный топливопровод (1) от зажимов (2) и 4 кронштейна.
6. Освободить зажим (3) кронштейна и снять возвратный топливопровод.
7. Снять изолятор переднего отсека. См. Замена изолятора переднего отсека .



8. Отвернуть 4 болта (2) передней подвески выхлопной трубы.
9. Отвернуть болт (3) рамы трансмиссии и передней подвески.
10. Снимите трансмиссию и раму передней подвески.



11. Освободить возвратный топливопровод (1) от 4 зажимов (2) кронштейна.



12. Освободить возвратный топливопровод (3) от зажима (2) заднего кронштейна.
13. Отсоединить возвратный топливопровод (3) от соединителя (1) возвратного топливопровода.
14. Снять возвратный топливопровод (3).

1. Установить возвратный топливопровод (3).
2. Подсоединить возвратный топливопровод (3) к соединителю (1) возвратного топливопровода.
3. Прикрепить возвратный топливопровод (3) к зажиму (2) заднего кронштейна.



4. Прикрепить возвратный топливопровод (1) к 4 зажимам (2) кронштейна.



5. Установите трансмиссию и раму передней подвески.

Осторожно: См. Предупреждение о крепежных деталях в разделе "Предисловие".

6. Завернуть болт (3) рамы трансмиссии и передней подвески и затянуть его с моментом затяжки 120 Н·м (89 фунт фут) + 130°.
7. Завернуть 4 болта (2) передней подвески выхлопной трубы и затянуть их с моментом затяжки 20 Н·м (15 фунт фут).
8. Установить изолятор переднего отсека. См. Замена изолятора переднего отсека .



9. Прикрепить возвратный топливопровод (1) к зажимам (2) и 4 кронштейна.
10. Прикрепить возвратный топливопровод к зажиму (3) кронштейна и найти зажим кронштейна.



11. Установить передний возвратный топливный шланг (2) от возвратного топливопровода до топливного насоса высокого давления.
12. Установить хомут переднего возвратного топливного шланга (3).
13. Установите крышку двигателя. См. Крышка двигателя Замена .
14. Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
