Cruze

Замена заднего окна

Специальный инструмент

Эквивалентные местные инструменты см. Специальный инструмент .

Предупреждение: См. Предупреждение о треснувшем стекле в разделе "Предисловие".

Предупреждение: См. Обращение со стеклом и листовым металлом Предупреждение в разделе "Предисловие".

Примечание: Установить автомобиль на ровном горизонтальном основании и сдвинуть передние колеса в положение "прямо вперед".

1. Отсоединить аккумуляторную батарею.
2. Снять декоративную накладку неподвижного стекла. См. Замена декоративной накладки ветрового стекла .
3. Разъедините разъем радиоантенны заднего окна.
4. Отсоедините электрические разъемы шин антизапотевателя заднего окна.
5. При кройте следующие элементы, чтобы защитить их от осколков стекла:

•	Верхний приборный щиток

•	Сиденья и ковровое покрытие




6. Для снятия заднего окна используйте систему ВО-46974.

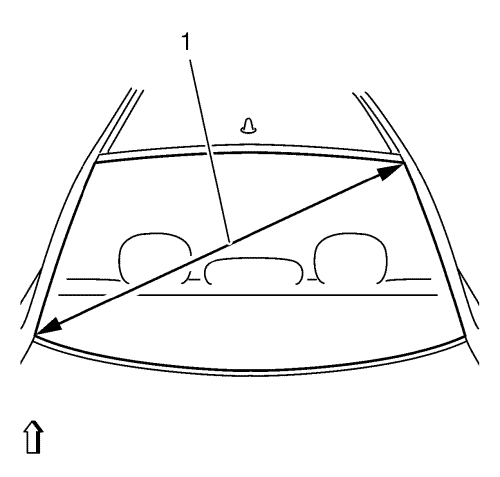

7. Измерьте диагональ заднего окна.
8. Отрежьте струнный резак в четыре раза длиннее.

Подсказка
Примерно 5400 мм (212,597 дюйма), длина окружности соответствующего рулона проволоки примерно 1000 мм (39,369 дюйма).




9. Нагрейте шило подходящим инструментом.
10. Проткните шилом клеевое ложе в зоне нижней задней стойки (1).

Примечание: В ходе этой операции следите за тем, чтобы не повредить заднее стекло. Иначе на заднем стекле могут появиться трещины от напряжений. Освободите эту зону от фабричной ленты (1).

11. Протяните проволоку насквозь.

Подсказка

•	Продеть оба конца струнного резака (3) в отверстия прошивного шила (2) и загнуть их.

•	С помощью прошивного шила протянуть струнный резак до центра заднего окна.




12. Проложите проволоку под заднее стекло по всему контуру.

Подсказка
Втянуть оставшуюся часть резака в салон.

Примечание: Струнный резак (1) должен раскатываться под резиновым уплотнением окна (2) у заднего стекла.




13. Поместите катушку с двумя головками для намотки в автомобиль.

Подсказка

•	Расположить лебедку вертикально на высоте задней стойки (2).

•	Прикрепите струнный резак к лебедке (1).

•	Вставить зубчатый диск для перемещения и предварительно натянуть струнный резак.

Примечание: Проверьте, правильно ли уложен струнный резак у валика отклонения стальной катушки для намотки резака.

14. Вырезать заднее стекло.

Подсказка

•	Режьте заднее стекло до тех пор, пока струнный резак не встанет вровень с катушкой.

•	Стрелки показывают на путь, пройденный струнным резаком.




15. Поместите катушку с двумя головками для намотки в автомобиль.

Подсказка

•	Расположить лебедку (2) в области рамы крыши.

•	Вставить зубчатый диск для перемещения и предварительно натянуть струнный резак (1).

Примечание: Проверьте, правильно ли уложен струнный резак у валика отклонения стальной катушки для намотки резака.

16. Вырезать заднее стекло.

Подсказка

•	Режьте заднее стекло до тех пор, пока струнный резак не встанет вровень с катушкой.

•	Стрелки показывают на путь, пройденный струнным резаком.

•	Режьте заднее стекло до тех пор, пока струнный резак не встанет вровень с катушкой.

Примечание: В области закругления заднего окна потребуется большее усилие при вырезании.




17. Поместите катушку с двумя головками для намотки в автомобиль.

Подсказка

•	Расположить лебедку в области середины заднего окна (2).

•	Вставить зубчатый диск для перемещения и предварительно натянуть струнный резак (1).

Примечание: Проверьте, правильно ли уложен струнный резак у валика отклонения катушки для намотки.

18. Вырезать заднее стекло.

Подсказка

•	Режьте заднее стекло до тех пор, пока струнный резак не встанет вровень с катушкой.

•	Стрелки показывают на путь, пройденный струнным резаком.




19. Поместить катушку с одной головкой для намотки в автомобиль.

Подсказка

•	Лебедка с 2 бобинами для намотки (1) остается на месте.

•	Расположить лебедку с одной бобиной для намотки (2) в области нижней задней стойки.

•	Продеть второй конец резака (3).

•	Вставить зубчатый диск для перемещения и предварительно натянуть струнный резак.

Примечание: Проверьте, правильно ли уложен струнный резак у валика отклонения стальной катушки для намотки резака.

20. Вырезать заднее стекло.

Подсказка

•	Режьте заднее стекло до тех пор, пока струнный резак не встанет вровень с катушкой.

•	Стрелки показывают на путь, пройденный струнным резаком.

Примечание: В области закругления заднего окна потребуется большее усилие при вырезании.




21. Поместить катушку с одной головкой для намотки в автомобиль.

Подсказка

•	Поместите катушку с одной головкой для намотки (1) в верхней части заднего окна.

•	Вставить зубчатый диск для перемещения и предварительно натянуть струнный резак (2).

Примечание: Проверить, правильно ли уложен струнный резак у валика отклонения стальной катушки для намотки резака.

22. Вырезать заднее стекло.

Подсказка

•	Режьте заднее стекло до тех пор, пока струнный резак не встанет вровень с катушкой.

•	Стрелки показывают на путь, пройденный струнным резаком.

Примечание: В области закругления заднего окна потребуется большее усилие при вырезании.




23. Поместить катушку с одной головкой для намотки в автомобиль.

Подсказка

•	Расположить лебедку с одной бобиной для намотки (1) рядом с лебедкой с двумя бобинами для намотки так, чтобы концы струнного резака пересеклись (2).

•	Вставить зубчатый диск для перемещения и предварительно натянуть струнный резак.

Примечание: Проверьте, правильно ли уложен струнный резак относительно валика отклонения катушки для намотки.

24. Вырезать заднее стекло.

Подсказка

•	Вырезать заднее окно до тех пор, пока струнный резак (2) полностью не прорежет клеевую подушку.

•	Стрелки показывают на путь, пройденный струнным резаком.

25. Снимите систему демонтажа стекол.
26. Установите держатель BO-641.
27. Удалить лобовое стекло.

Примечание: Требуется помощь второго механика.




28. Отрежьте клейкую ленту прилагаемым ножом (1) - в пределах 1 мм (0,039 дюйма).
29. Отремонтировать повреждения лако-красочного покрытия.

Подсказка
Используя лаковый карандаш для подбора цвета автомобиля, устранить каждое повреждение лакокрасочного покрытия.

30. В случае повреждения резинового уплотнителя заднего окна заменить его новым.
31. Срежьте клеевой валик на стекле.

Подсказка
Отрежьте клейкую ленту прилагаемым ножом - в пределах 1 мм (0,039 дюйма).

1. Удалите все натеки и рыхлые участки уретанового клея в зоне прижимной сварки.
2. Во избежание будущего разрушения стекла убедитесь в отсутствии следующих проблем:

•	Высокая сварка

•	Пятна припоя

•	Отвердевший уплотнитель

•	Любые другие препятствия или неоднородности в кромке прижимной сварки.

3. После устранения обнаруженных дефектов выполните следующие операции:

Удалить все остатки разбитого стекла с внешней крышки капота, сидений и пола.




4. Нанести клеевой валик.

Подсказка
Прорезать кончик картриджа таким образом, чтобы выходил валик клея толщиной приблизительно 13 мм (0,511 дюйма).

5. Вставить заднее окно.

Подсказка

•	Поместить заднее окно в верхнюю область и опустить его вниз.

•	Вставить заднее окно с помощью держателя BO-641.

•	Требуется помощь второго механика.

6. Закрепите лобовое стекло в нужном положении при помощи заводской ленты.
7. Удалите с кузова весь лишний уретановый клей.
8. Чтобы немедленно провести тестирование окна водой, используйте неинтенсивный разбрызгиватель с теплой водой.
9. Проверьте окно на утечку.
10. В случае обнаружения утечки в месте утечки нанесите дополнительно уретановый клей с помощью пластиковой лопатки.
11. Снова проверьте окно на утечку.
12. Для правильного отверждения уретанового клея необходимо поддерживать следующие условия:

•	Немного опустите стекло двери, чтобы избежать резких нарастаний давления при закрытии дверей, пока уретановый клей не отвердеет.

•	Не ездите на автомобиле, пока уретановый клей не отвердеет. См. выше значения времени твердения.

•	Не пользуйтесь сжатым воздухом для сушки уретанового клея.

13. Отсоедините электрические разъемы шин антизапотевателя заднего окна.
14. Разъедините разъем радиоантенны заднего окна.
15. Установить декоративный молдинг форточки. См. Замена декоративной накладки ветрового стекла
16. Присоедините аккумуляторную батарею.
