Cruze

Замена педалей тормоза, газа и сцепления (левое расположение руля)

1. Снимите аккумулятор. См. Аккумуляторная батарея Замена .
2. Удалите полку для аккумуляторной батареи. См. Поддон аккумулятора Замена .




Примечание: НЕ отсоединяйте шланги охлаждающей жидкости двигателя.

3. Снимите зажим (2) расширительного бачка радиатора.
4. Снимите расширительный бачок радиатора (1).

Поместите расширительный бачок радиатора (1) сбоку.

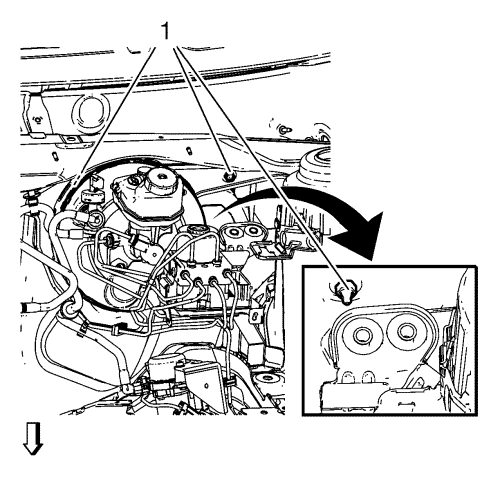

5. Снять болты (1) кронштейна BPMV.



6. Снять болты (1) тормозного усилителя.




Примечание:

•	НЕ открывать гидравлическую тормозную систему.

•	Требуется помощь второго механика.

7. Потянуть тормозной усилитель и BPMV в сборе вперед, чтобы получить доступ к гайкам (1) кронштейна педали тормоза.
8. Снять гайки (1) кронштейна педали тормоза.
9. Снять нижнюю декоративную крышку панели приборов. См. Замена нижней вставки накладки приборной панели .
10. Снимите верхнюю облицовку рулевой колонки. См. Замена верхней облицовки рулевой колонки .
11. Снимите нижнюю облицовку рулевой колонки. См. Замена нижней облицовки рулевой колонки .
12. Снять промежуточный рулевой вал. См. Замена промежуточного вала рулевой колонки .
13. Демонтировать рулевую колонку См. Замена рулевой колонки .



14. Отсоединить толкатель (1) педали тормоза от педали тормоза.



15. Снять гайки (2) главного цилиндра сцепления с кронштейна педали, если она установлена.
16. Отсоединить толкатель (1) главного цилиндра сцепления от педали сцепления, если она установлена.



17. Извлечь болт (1) кронштейна педали тормоза из распорной поперечины.
18. Отделить жгут проводов от кронштейна педали.
19. Отсоединить электрические разъемы.
20. Снять с автомобиля педали тормоза, газа и сцепления в сборе.
21. Переместите детали, если это необходимо.

1. Установить на автомобиль педали тормоза, газа и сцепления в сборе.
2. Установить жгут проводов на кронштейн педали тормоза.
3. Соедините электрические разъемы.

Осторожно: См. Предупреждение о крепежных деталях в разделе "Предисловие".

4. Установить болты кронштейна педали тормоза и затянуть их с моментом 20 Н·м (15 фунто- футов).
5. Подсоединить толкатель (1) главного цилиндра сцепления к педали сцепления, если она установлена.



6. Установить гайки (2) главного цилиндра сцепления на кронштейн педали, если она установлена, и затянуть их с моментом 18 Н·м (14 фунто- футов).



7. Подсоединить толкатель (1) педали тормоза к педали тормоза.
8. Установить рулевую колонку. См. Замена рулевой колонки .
9. Установить промежуточный рулевой вал. См. Замена промежуточного вала рулевой колонки .
10. Установите нижнюю декоративную крышку рулевой колонки. См. Замена нижней облицовки рулевой колонки .
11. Установите верхнюю декоративную крышку рулевой колонки. См. Замена верхней облицовки рулевой колонки .
12. Установить нижнюю декоративную крышку панели приборов. См. Замена нижней вставки накладки приборной панели .




Примечание:

•	НЕ открывать гидравлическую тормозную систему.

•	Требуется помощь второго механика.

13. Потянуть тормозной усилитель и BPMV в сборе вперед, чтобы получить доступ к гайкам (1) кронштейна педали тормоза.
14. Установить гайки (1) кронштейна педали и затянуть их с моментом 20 Н·м (15 фунто- футов).



15. Установить болты (1) тормозного усилителя и затянуть их с моментом 19 Н·м (15 фунто- футов).



16. Вверните болты (1) держателя BPMV и затяните их с моментом затяжки 20 Н·м (15 фунт фут).



17. Установить кронштейн BPMV в сборе (1).
18. Вверните болты (2) держателя BPMV и затяните их с моментом затяжки 20 Н·м (15 фунт фут).




Примечание: НЕ отсоединяйте шланги охлаждающей жидкости двигателя.

19. Установите расширительный бачок радиатора (1).
20. Установите зажим (2) расширительного бачка радиатора.
21. Установите аккумуляторный ящик. См. Поддон аккумулятора Замена .
22. Установить аккумуляторную батарею. См. Аккумуляторная батарея Замена .
23. Выполнить калибровку датчика положения педали тормоза. См. Калибровка датчика положения педали тормоза .
