Осмотр и очистка распредвала

Специальный инструмент

Эквивалентные местные инструменты см. Специальный инструмент .

Примечание: Обратите внимание на маркировку на крышках подшипника распредвала.

1. Установите выпускной распредвал.

Смажьте выпускной распредвал смазочной пастой для скользящих поверхностей MoS 2. См. Клеи, жидкости, смазки и герметики для рекомендаций по использованию смазочной пасты для скользящих поверхностей.

Осторожно: См. Предупреждение о крепежных деталях в разделе "Предисловие".

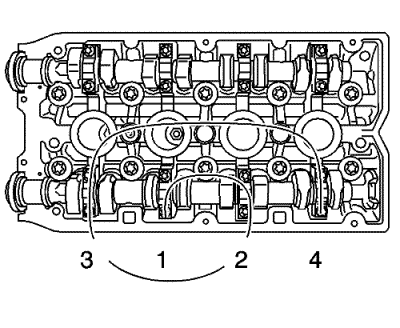

2. Затянуть болты крышек 1-4 подшипников распределительного вала, переходя изнутри наружу по спирали, с моментом затяжки 8 Н·м (71 фунт дюйм).



3. Установите впускной распредвал.

Смажьте выпускной распредвал смазочной пастой для скользящих поверхностей MoS 2. См. Клеи, жидкости, смазки и герметики для рекомендаций по использованию смазочной пасты для скользящих поверхностей.

4. Затянуть болты крышек 1-4 подшипников распределительного вала, переходя изнутри наружу по спирали, с моментом затяжки 8 Н·м (71 фунт дюйм).




Примечание:

•	Убедитесь в том, что уплотнитель не достигает распредвалов.

•	Следите за последовательностью установки цилиндров 1-4.

5. Установить первую крышку подшипника распределительного вала и завернуть 4 болта, затянуть их с моментом затяжки 8 Н·м (71 фунт дюйм).
6. При замене впускного распредвала проверьте зазор впускных клапанов.
7. Проверьте 2 клапанный зазор, цилиндр впускного клапана 1.

7.1.	Поверните впускной распредвал в направлении вращения двигателя за шестиугольник распредвала, чтобы кулачки цилиндра 1 находились в проверочном положении.

7.2.	Установить щуп EN-6361 и проверить зазор клапана.

Запишите результат.

8. Проверьте 2 клапанный зазор, цилиндр впускного клапана 3.

8.1.	Поверните впускной распредвал в направлении вращения двигателя за шестиугольник распредвала, чтобы кулачки цилиндра 3 находились в проверочном положении.

8.2.	Установить щуп EN-6361 и проверить зазор клапана.

Запишите результат.

9. Проверьте 2 клапанный зазор, цилиндр впускного клапана 4.

9.1.	Поверните впускной распредвал в направлении вращения двигателя за шестиугольник распредвала, чтобы кулачки цилиндра 4 находились в проверочном положении.

9.2.	Установить щуп EN-6361 и проверить зазор клапана.

Запишите результат.

10. Проверьте 2 клапанный зазор, цилиндр впускного клапана 2.

10.1.

Поверните впускной распредвал в направлении вращения двигателя за шестиугольник распредвала, чтобы кулачки цилиндра 2 находились в проверочном положении.

10.2.

Установить щуп EN-6361 и проверить зазор клапана.

Запишите результат.

11. При замене выпускного распредвала проверьте зазор выпускных клапанов.
12. Проверьте 2 клапанный зазор, цилиндр выпускного клапана 4.

12.1.

Поверните выпускной распредвал в направлении вращения двигателя за шестиугольник распредвала, чтобы кулачки цилиндра 4 находились в проверочном положении.

12.2.

Установить щуп EN-6361 и проверить зазор клапана.

Запишите результат.

13. Проверьте 2 клапанный зазор, цилиндр выпускного клапана 2.

13.1.

Поверните выпускной распредвал в направлении вращения двигателя за шестиугольник распредвала, чтобы кулачки цилиндра 2 находились в проверочном положении.

13.2.

Установить щуп EN-6361 и проверить зазор клапана.

Запишите результат.

14. Проверьте 2 клапанный зазор, цилиндр выпускного клапана 1.

14.1.

Поверните выпускной распредвал в направлении вращения двигателя за шестиугольник распредвала, чтобы кулачки цилиндра 1 находились в проверочном положении.

14.2.

Установить щуп EN-6361 и проверить зазор клапана.

Запишите результат.

15. Проверьте 2 клапанный зазор, цилиндр выпускного клапана 3.

15.1.

Поверните выпускной распредвал в направлении вращения двигателя за шестиугольную шестерню распредвала, чтобы кулачки цилиндра 3 находились в проверочном положении.

15.2.

Установить щуп EN-6361 и проверить зазор клапана.

Запишите результат.





Примечание: Следите за последовательностью снятия цилиндров 1-4.

16. Снимите 4 болта опоры подшипника распредвала.
17. Освободите опору подшипника, мягко ударяя по ней пластмассовым молотком.
18. Снимите 1-ую опору подшипника распредвала (5).

Примечание: Пометьте крышки подшипника выпускного распредвала перед удалением.

19. Отсоедините крышки подшипника распредвала 1-4, работая снаружи внутрь по спирали, пошагово от 1/2 до 1 оборота.
20. Снимите крышку подшипника распредвала с головки цилиндра.
21. Снимите впускной распредвал.

Примечание: Пометьте крышки подшипника впускного распредвала перед удалением.

22. Отсоедините крышки подшипника распредвала 1-4, работая снаружи внутрь по спирали, пошагово от 1/2 до 1 оборота.
23. Снимите крышку подшипника распредвала с головки цилиндра.
24. Снимите выпускной распредвал.



25. С помощью инструмента EN 845 (1) снять 16 толкателей клапанов.



26. Определите размер клапанного толкателя.

26.1.

Измерение толкателя манжеты, установленного на 3,12 мм (0,123 дюймов), идентификационный номер 12.

26.2.

Измеренное значение между кулачками и толкателями манжеты +0,31 мм (0,012 дюймов) = 3,43 мм (0,135 дюймов)

26.3.

Необходимое значение, клапанный зазор - 0,25 мм (0,010 дюймов)

Примечание: Идентификационный номер, стрелка, находится на внутренней части толкателя клапана.

26.4.

Измерение нового толкателя манжеты = 3,18 мм (0,125 дюймов), идентификационный номер 18.

26.5.

Используйте толкатель клапана с этим размером или с тем, который является ближайшим к нему.
