Замена кронштейна клапана модулятора давления в тормозной системе

Специальный инструмент

CH 558-10 Крышка

Эквивалентные местные инструменты см. Специальный инструмент .

Предупреждение: См. Предупреждение: тормозная жидкость способна вызвать раздражение в разделе "Предисловие".

Осторожно: См. Предупреждение об опасности тормозной жидкости для окрашенных поверхностей и электрооборудования в разделе "Предисловие".

1. Повернуть переключатель зажигания в положение OFF.




Примечание: НЕ отсоединяйте шланги охлаждающей жидкости двигателя.

2. Снимите зажим (2) расширительного бачка радиатора.
3. Снимите расширительный бачок радиатора (1).

Поместите расширительный бачок радиатора (1) сбоку.




4. Снять крышку бачка для тормозной жидкости и установить крышку CH 558-10 (1) во избежание утечки и загрязнения жидкости.

Осторожно: Перед подключением разъема жгута проводов к электронному блоку управления тормозной системой/электронному блоку управления торможением и тягой, а также перед отключением от него разъема следует выключить зажигание. Несоблюдение этого правила может привести к выходу из строя электронного блока управления тормозной системой/электронного блока управления торможением и тягой.

5. Отсоединить электрический разъем от EBCM/EBTCM.




Примечание: Закрыть фитинги тормозных трубок во избежание загрязнения и утечки тормозной жидкости.

6. Снять 6 тормозных трубок (1, 2) с BPMV.



7. Снять 2 болта (2) кронштейна BPMV.
8. Снять кронштейн BPMV в сборе (1).



9. Снять 3 болта (4) кронштейна BPMV.
10. Снять BMPV (2).
11. Снять изолятор (1) BMPV с кронштейна (4) BMPV.

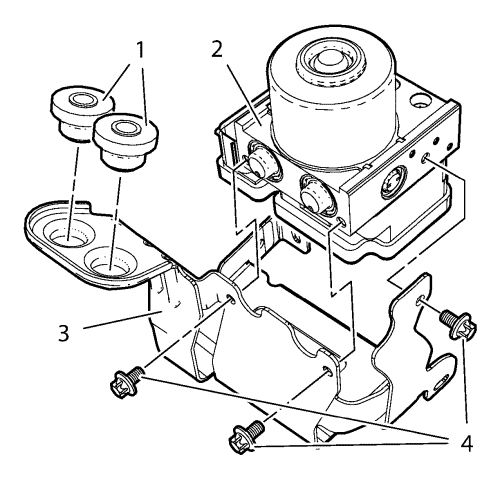

1. Установить изолятор (1) BMPV на кронштейн (3) BMPV.
2. Установить BMPV (2).

Осторожно: См. Предупреждение о крепежных деталях в разделе "Предисловие".

3. Установить 3 болта (4) кронштейна BPMV. Затянуть болты кронштейна BMPV с моментом 10 Н·м (89 фунт- дюймов).



4. Установить кронштейн BPMV в сборе (1).
5. Вверните 2 болта (2) держателя BPMV и затяните их с моментом затяжки 20 Н·м (15 фунт фут).




Примечание: Закрыть фитинги тормозных трубок во избежание загрязнения и утечки тормозной жидкости.

6. Установить 6 тормозных трубок (1, 2) на BPMV и затянуть их с моментом 18 Н·м (14 фунто- футов).
7. Подсоединить электрический разъем к EBCM/EBTCM.




Осторожно: При добавлении жидкости в расширительный бачок тормозной системы или сцепления используйте только жидкость Super DOT-4 или эквивалент DOT-4 из чистого, запечатанного контейнера. Эти тормозная жидкость на основе полигликоля гигроскопична и поглощает воду. Не используйте жидкость из открытой емкости потому, что она может быть загрязнена водой. Неправильная или загрязненная жидкость может привести к повреждению компонентов системы.

8. Снять крышку CH 558-10 (1) и установить крышку бачка для тормозной жидкости.



9. Установите расширительный бачок радиатора (1).
10. Установите зажим (2) расширительного бачка радиатора.
11. Прокачать гидравлическую тормозную систему. См. Удаление воздуха из гидравлической тормозной системы .
