Cruze

Замена верхней растяжки передней части (МИГ-сварка)

Примечание: В соответствии с различными условиями антикоррозийной гарантии разрешается использовать только предписанные региональные методы соединения.

Предупреждение: См. Допущенное оборудование для ремонта последствий столкновения в разделе "Предисловие".

Предупреждение: См. Классификация столкновений Предупреждение в разделе "Предисловие".

Предупреждение: См. Обращение со стеклом и листовым металлом Предупреждение в разделе "Предисловие".

1. Отключить систему SIR. См. Включение и отключение системы подушек безопасности (SIR) .
2. Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
3. Демонтируйте все задействованные панели и детали.
4. Осмотрите компоненты - не повреждены ли они. Должен быть отремонтирован весь поврежденный участок.
5. При необходимости удалите мастику и антикоррозионное покрытие на ремонтируемом участке. См. Обработка для защиты от коррозии и ремонт .



6. Проведите линии отреза на опоре верхней растяжки передней части.




Примечание: Следите за тем, чтобы не повредить внутренние панели и усилительные элементы.

7. Отрежьте панель там, где должно проходить сечение.



8. Идентифицируйте и пометьте все нужные заводские сварные швы на опоре верхней растяжки передней части.
9. Просверлите все заводские сварные швы. Отметьте количество и место расположения точек сварки точек для установки сервисной детали.

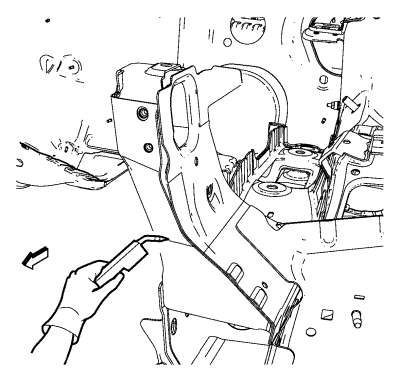

10. Снимите поврежденную опору верхней растяжки передней части.

1. Отрежьте опору верхней растяжки передней части в нужных местах, чтобы подогнать к оставшейся исходной панели. Секционный шов должны быть выровнен, чтобы обеспечить зазор в 1,5 раза превышающий толщину металла.
2. Из неиспользуемой части ремонтируемой детали сделайте опорную прокладку размером 50 мм (2 дюйма).
3. Сделайте прорези для МИГ-сварки 5 x 18 мм (4/16 x 11/16) вдоль края разреза на оставшейся части исходной детали. Эти отверстия должны располагаться в 13 мм (1/2 дюйма) от края детали и отстоять друг от друга на 40 мм (1 1/2 дюйма).
4. Обработайте сопрягаемые поверхности по необходимости.
5. Подложите опорные пластины наполовину в швы разреза, прижмите их и приварите к автомобилю.
6. Выравняйте опору верхней растяжки передней части.
7. Очистите и подготовьте к сварке/пайке контактные поверхности.



8. Установите на автомобиль опору верхней растяжки передней части.
9. Проверьте подгонку опоры верхней растяжки передней части.
10. Закрепите опору верхней растяжки передней части в нужном положении.



11. Выполните сварку/пайку.
12. Чтобы получить прочно пропаянный шов с минимальными тепловыми деформациями, делайте "стежки" по 25 мм (1 дюйм) с интервалами по 25 мм (1 дюйм) между ними. Затем вернитесь и выполните сварку/пайку прерывистым швом до конца.
13. При необходимости нанесите мастику и антикоррозионное покрытие на ремонтируемый участок. См. Обработка для защиты от коррозии и ремонт .
14. Покрасьте отремонтированный участок. См. Лакокрасочные покрытия Грунты/лаки .
15. Установите на место все задействованные панели и детали.
16. Подсоедините минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
17. Включите систему надувных подушек безопасности (SIR). См. Включение и отключение системы подушек безопасности (SIR) .
