Cruze

Сечение задней направляющей (МИГ-сварка)

Примечание: В соответствии с различными условиями антикоррозийной гарантии разрешается использовать только предписанные региональные методы соединения.

Предупреждение: См. Допущенное оборудование для ремонта последствий столкновения в разделе "Предисловие".

Предупреждение: См. Классификация столкновений Предупреждение в разделе "Предисловие".

Предупреждение: См. Обращение со стеклом и листовым металлом Предупреждение в разделе "Предисловие".

1. Отключить систему SIR. См. Включение и отключение системы подушек безопасности (SIR) .
2. Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
3. Демонтируйте все задействованные панели и детали.
4. Осмотрите компоненты - не повреждены ли они. Должен быть отремонтирован весь поврежденный участок.
5. При необходимости удалите мастику и антикоррозионное покрытие на ремонтируемом участке. См. Обработка для защиты от коррозии и ремонт .

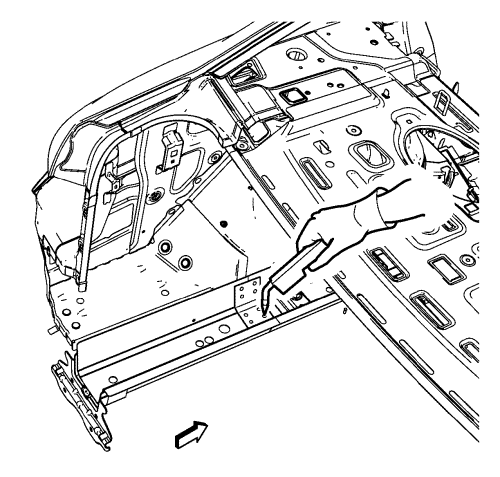

6. Проведите линии отреза на задней боковой направляющей.




Примечание: Следите за тем, чтобы не повредить другие панели и усилительные элементы.

7. Отрежьте панель там, где должно проходить сечение.



8. Идентифицируйте и пометьте все нужные заводские сварные швы на задней боковой направляющей.
9. Просверлите все заводские сварные швы. Отметьте количество и место расположения точек сварки точек для установки сервисной детали.



10. Снимите поврежденную заднюю боковую направляющую.

1. Обрежьте заднюю боковую направляющую в нужных местах, чтобы подогнать ее к оставшейся части исходной панели. Секционный шов должны быть выровнен, чтобы обеспечить зазор в 1,5 раза превышающий толщину металла.
2. Из неиспользуемой части ремонтируемой детали сделайте опорную прокладку размером 50 мм (2 дюйма).
3. Сделайте прорези для МИГ-сварки 5 x 18 мм (4/16 x 11/16) вдоль края разреза на оставшейся части исходной детали. Эти отверстия должны располагаться в 13 мм (1/2 дюйма) от края детали и отстоять друг от друга на 40 мм (1½ дюйма).
4. Обработайте сопрягаемые поверхности по необходимости.
5. Подложите опорные пластины наполовину в швы разреза, прижмите их и приварите к автомобилю.
6. Выравняйте заднюю боковую направляющую.
7. Очистите и подготовьте контактные поверхности к точечной сварке и сваркопайке.

Примечание: Зоны МИГ-сварки 50 мм (2 дюйма) должны быть очищены от монтажного клея.

8. Нанесите на все контактные поверхности монтажный клей.



9. Установите на автомобиль заднюю боковую направляющую.
10. Проверьте подгонку задней боковой направляющей.
11. Закрепите заднюю боковую направляющую в нужном положении.



12. Выполните сварку/пайку.
13. Чтобы получить прочно пропаянный шов с минимальными тепловыми деформациями, делайте "стежки" по 25 мм (1 дюйм) с интервалами по 25 мм (1 дюйм) между ними. Затем вернитесь и выполните сварку/пайку прерывистым швом до конца.



14. Выполните точечную сварку.
15. При необходимости нанесите мастику и антикоррозионное покрытие на ремонтируемый участок. См. Обработка для защиты от коррозии и ремонт .
16. Покрасьте отремонтированный участок. См. Лакокрасочные покрытия Грунты/лаки .
17. Установите на место все задействованные панели и детали.
18. Подсоедините минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
19. Включите систему надувных подушек безопасности (SIR). См. Включение и отключение системы подушек безопасности (SIR) .
