Cruze

Замена верхней боковой направляющей переднего отсека (МИГ-сварка/пайка)

Примечание: В соответствии с различными условиями антикоррозийной гарантии разрешается использовать только предписанные региональные методы соединения.

Предупреждение: См. Допущенное оборудование для ремонта последствий столкновения в разделе "Предисловие".

Предупреждение: См. Обращение со стеклом и листовым металлом Предупреждение в разделе "Предисловие".

1. Отключить систему SIR. См. Включение и отключение системы подушек безопасности (SIR) .
2. Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
3. Демонтируйте все задействованные панели и детали.
4. Осмотрите компоненты - не повреждены ли они. Должен быть отремонтирован весь поврежденный участок.
5. При необходимости удалите мастику и антикоррозионное покрытие на ремонтируемом участке. См. Обработка для защиты от коррозии и ремонт .



6. Идентифицируйте и пометьте все нужные заводские точки сварки и сварные швы на верхней боковой направляющей переднего отсека.
7. Просверлите все заводские сварные швы. Отметьте количество и место расположения точек сварки точек для установки сервисной детали.



8. Прошлифуйте заводские сварные швы.

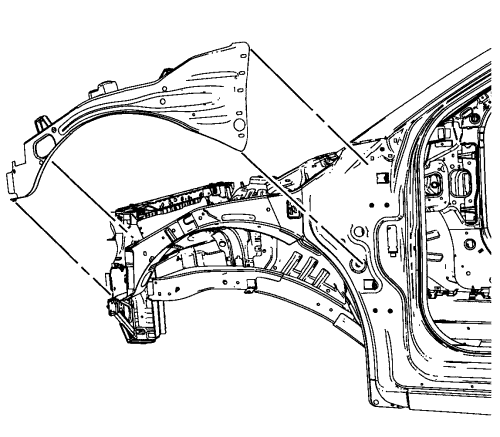

9. Снимите верхнюю боковую направляющую переднего отсека

1. Сделайте прорези (1) для МИГ-сварки 5 x 18 мм (4/16 x 11/16 дюйма).
2. Очистите и подготовьте контактные поверхности к точечной сварке и сваркопайке.

Примечание: Зоны МИГ-сварки 50 мм (2 дюйма) должны быть очищены от монтажного клея.

3. Нанесите на все контактные поверхности монтажный клей.



4. Установите на автомобиль верхнюю боковую направляющую переднего отсека.
5. Проверьте подгонку верхней боковой направляющей переднего отсека.
6. Закрепите верхнюю боковую направляющую переднего отсека в нужном положении.




Примечание: Выполните МИГ-сварку заводских швов в зоне корпуса передней шарнирной стойки (1), как показано на исходной панели.

7. Выполните сварку/пайку.



8. Выполните точечную сварку.
9. При необходимости нанесите мастику и антикоррозионное покрытие на ремонтируемый участок. См. Обработка для защиты от коррозии и ремонт .
10. Покрасьте отремонтированный участок. См. Лакокрасочные покрытия Грунты/лаки .
11. Установите на место все задействованные панели и детали.
12. Подсоедините минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
13. Включите систему надувных подушек безопасности (SIR). См. Включение и отключение системы подушек безопасности (SIR) .
