Cruze

Сечение панели пола заднего отсека (МИГ-сварка)

Примечание: В соответствии с различными условиями антикоррозийной гарантии разрешается использовать только предписанные региональные методы соединения.

Предупреждение: См. Допущенное оборудование для ремонта последствий столкновения в разделе "Предисловие".

Предупреждение: См. Обращение со стеклом и листовым металлом Предупреждение в разделе "Предисловие".

1. Отключить систему SIR. См. Включение и отключение системы подушек безопасности (SIR) .
2. Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
3. Демонтируйте все задействованные панели и детали.
4. Осмотрите компоненты - не повреждены ли они. Должен быть отремонтирован весь поврежденный участок.
5. При необходимости удалите мастику и антикоррозионное покрытие на ремонтируемом участке. См. Обработка для защиты от коррозии и ремонт .



6. Идентифицируйте и пометьте все нужные заводские сварные швы панели пола заднего отсека.
7. Отметьте количество и места расположения приварных шпилек для установки ремонтируемой детали.

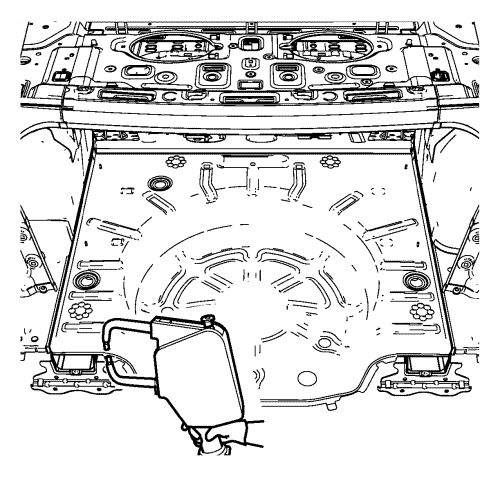

8. Просверлите все заводские сварные швы.



9. Снимите поврежденную панель пола заднего отсека.

1. Выравняйте панель пола заднего отсека.



2. Там где нельзя использовать машину для контактной точечной сварки, просверлите вдоль кромок пола заднего отсека отверстия для заклепок 4 мм (3/16 дюйма).
3. Очистите и подготовьте контактные поверхности к точечной сварке и клепке.
4. Нанесите на все контактные поверхности монтажный клей.
5. Установите на автомобиль панель пола заднего отсека.
6. Проверьте подгонку панели пола заднего отсека.
7. Закрепите панель пола заднего отсека в нужном положении.
8. Прикрепите клепками панель пола заднего отсека.



9. Выполните точечную сварку.



10. Сделайте прорези для МИГ-сварки 5 x 18 мм (4/16 x 11/16 дюйма) вдоль кромок заднего усиления панели пола, кронштейна запасного колеса и задней скобы задней колесной ниши, как отмечено на исходной панели.
11. Очистите и подготовьте к сварке/пайке контактные поверхности.
12. Установите на автомобиль панель пола заднего отсека, кронштейн для запасного колеса и заднюю скобу панели задней колесной ниши.
13. Проверьте подлгонку панели пола заднего отсека, кронштейна для запасного колеса и задней скобы панели задней колесной ниши.



14. Выполните сварку/пайку.
15. Приварите приварные шпильки согласно отметкам.
16. При необходимости нанесите мастику и антикоррозионное покрытие на ремонтируемый участок. См. Обработка для защиты от коррозии и ремонт .
17. Покрасьте отремонтированный участок. См. Лакокрасочные покрытия Грунты/лаки .
18. Установите на место все задействованные панели и детали.
19. Подсоедините минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
20. Включите систему надувных подушек безопасности (SIR). См. Включение и отключение системы подушек безопасности (SIR) .
