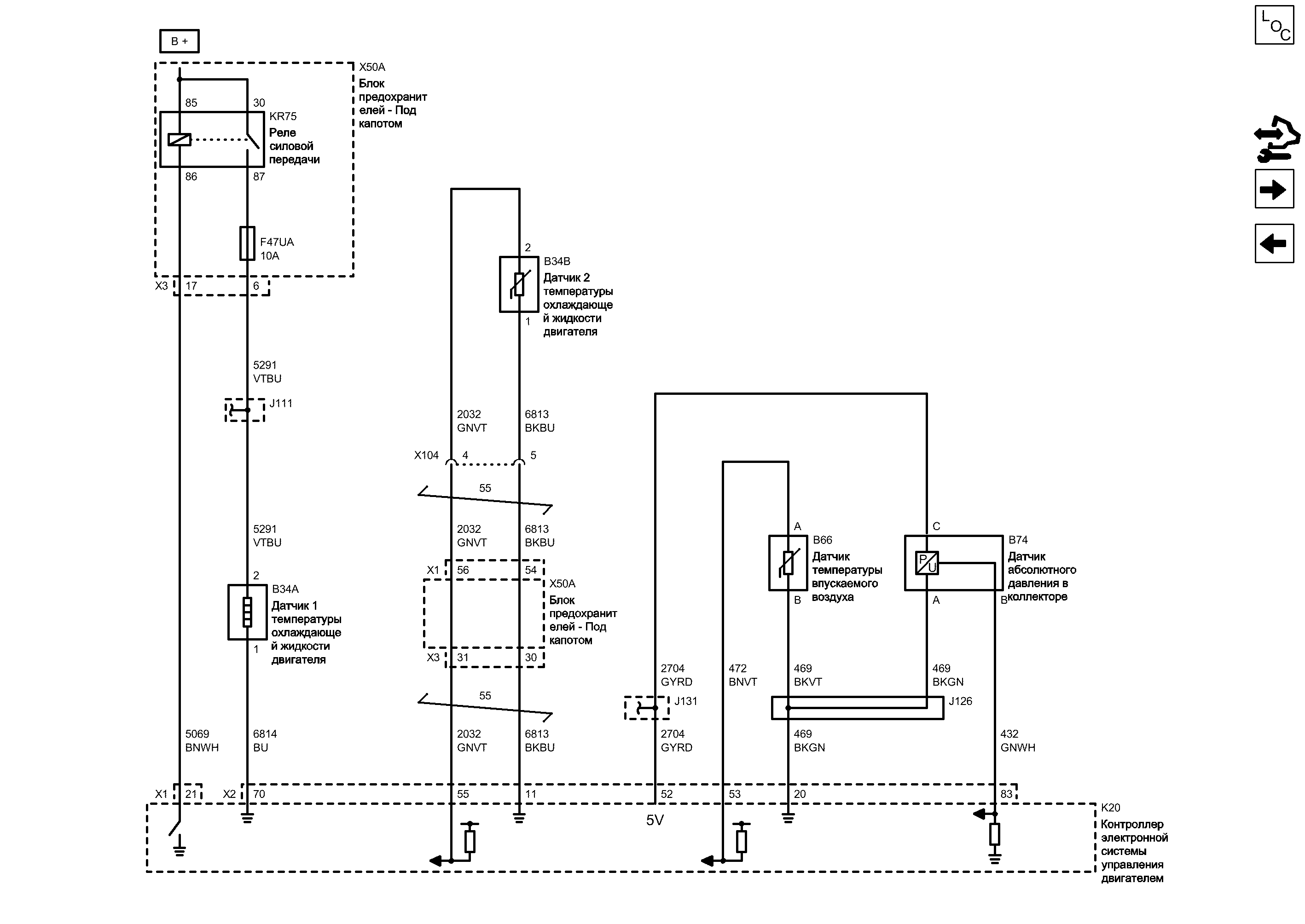

Датчики данных двигателя - массовый расход воздуха (MAF), давление и температура


            |                         |


Display graphic

Display graphic

Компоненты
B34AДатчик 1 температуры охлаждающей жидкости двигателяF47UAПредохранитель
B34BДатчик 2 температуры охлаждающей жидкости двигателяK20Контроллер электронной системы управления двигателем
B66Датчик температуры впускаемого воздухаKR75Реле силовой передачи
B74Датчик абсолютного давления в коллектореX50AБлок предохранителей - Под капотом
Разъемы
J111Жгут проводов двигателяK20 (X2)Контроллер электронной системы управления двигателем X2
J126Жгут проводов двигателяX50A (X1)Блок предохранителей - Под капотом X1
J131Жгут проводов двигателяX50A (X3)Блок предохранителей - Под капотом X3
K20 (X1)Контроллер электронной системы управления двигателем X1X104Жгут проводов передней части кузова и жгут проводов системы охлаждения двигателя
Сокращения
B +Напряжение аккумуляторной батареи
Цветовые коды
BKBUЧерный-СинийBUСиний
BKGNЧерный-ЗеленыйGNVTЗеленый-Фиолетовый
BKVTЧерный-ФиолетовыйGNWHЗеленый-Белый
BNVTКоричневый-ФиолетовыйGYRDСерый-Красный
BNWHКоричневый\БелыйVTBUФиолетовый-Синий
2
1
70
53
20
Сигнал датчика температуры впускаемого воздуха
BNVT Коричневый-Фиолетовый
Слабый опорный сигнал датчика абсолютного давления коллектора
BKVT Черный-Фиолетовый
Управление термостатом охлаждения двигателя
BU Синий
B
A
X2 Контроллер электронной системы управления двигателем X2
