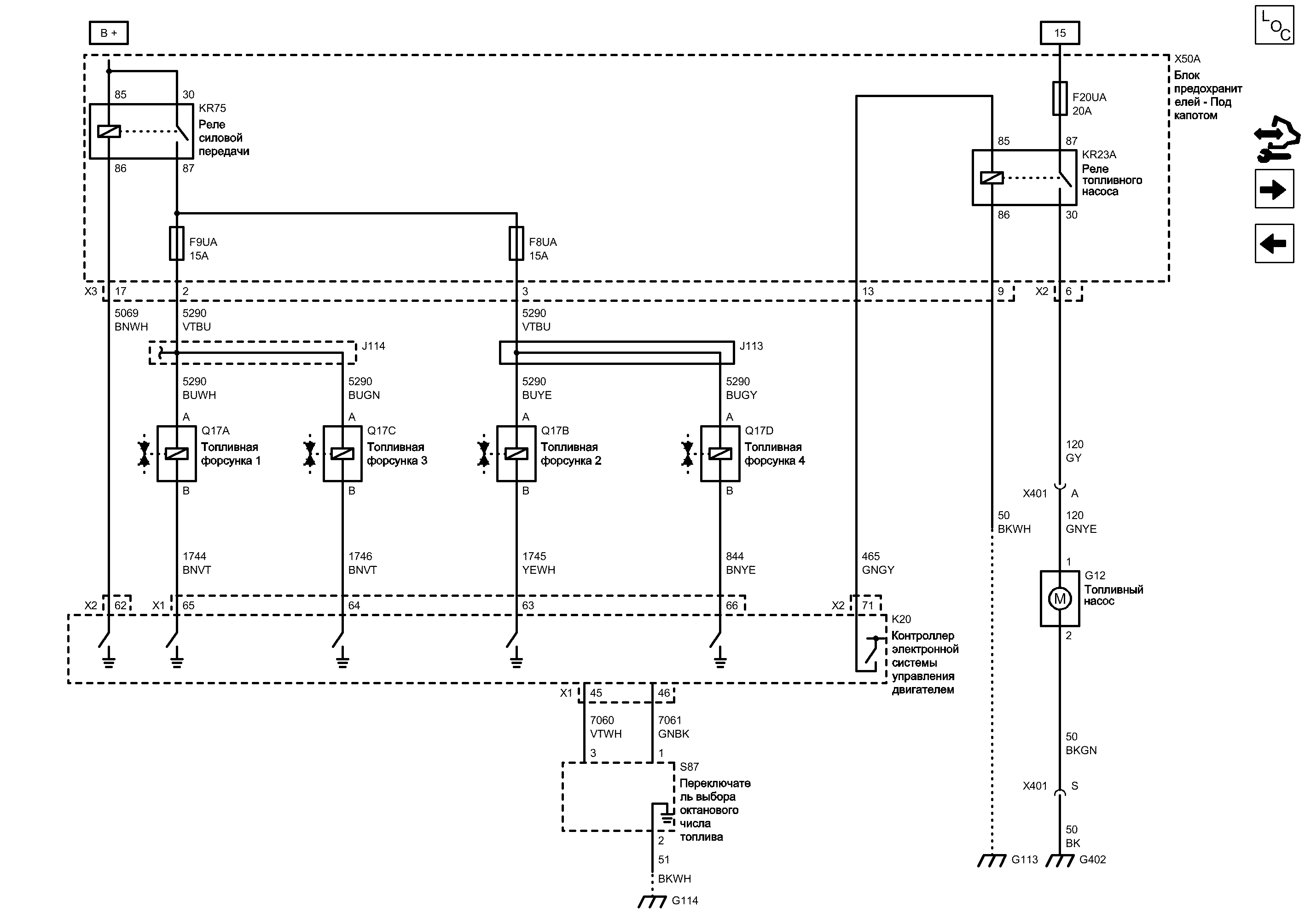

Средства управления топливом - топливный насос и форсунки (СТРАНЫ - КРОМЕ СЕВЕРНОЙ АМЕРИКИ)


            |                         |


Display graphic

Display graphic

Компоненты
F8UAПредохранительQ17AТопливная форсунка 1
F9UAПредохранительQ17BТопливная форсунка 2
F20UAПредохранительQ17CТопливная форсунка 3
G12Топливный насосQ17DТопливная форсунка 4
K20Контроллер электронной системы управления двигателемS87Переключатель выбора октанового числа топлива
KR23AРеле топливного насосаX50AБлок предохранителей - Под капотом
KR75Реле силовой передачи
Разъемы
J113Жгут проводов двигателяX50A (X2)Блок предохранителей - Под капотом X2
J114Жгут проводов двигателяX50A (X3)Блок предохранителей - Под капотом X3
K20 (X1)Контроллер электронной системы управления двигателем X1X401Жгут проводов кузова и жгут проводов топливного бака
K20 (X2)Контроллер электронной системы управления двигателем X2
Точки соединения с массой
G113ДвигательG402Задняя панель, правая
G114Двигатель
Сокращения
15Напряжение зажиганияB +Напряжение аккумуляторной батареи
Цветовые коды
BKЧерныйBUYEСиний-Желтый
BKGNЧерный-ЗеленыйGNBKЗеленый-Черный
BKWHЧерный-БелыйGNGYЗеленый-Серый
BNVTКоричневый-ФиолетовыйGNYEЗеленый-Желтый
BNWHКоричневый\БелыйGYСерый
BNYEКоричневый-ЖелтыйVTBUФиолетовый-Синий
BUGNСиний-ЗеленыйVTWHФиолетовый-Белый
BUGYСиний-СерыйYEWHЖелтый-Белый
BUWHСиний-Белый
66
63
64
65
X1 Контроллер электронной системы управления двигателем X1

Расположение деталей (узлов) Трехмерная схема жгутов ГАЗОВЫЙ ДВИГАТЕЛЬ, 4 ЦИЛ., 1.6 Л, MFI, DOHC, 80 кВт (GMDAT)
Внешний вид разъема и ремонт ГАЗОВЫЙ ДВИГАТЕЛЬ, 4 ЦИЛ., 1.6 Л, MFI, DOHC, 80 кВт (GMDAT)
B
B
B
B
A
A
A
A
71
86
85
G402 Задняя панель, правая

Расположение деталей (узлов) Трехмерная схема жгутов СТРАНЫ - КРОМЕ СЕВЕРНОЙ АМЕРИКИ
Внешний вид разъема и ремонт
Электрическая схема G402
2
X401 Жгут проводов кузова и жгут проводов топливного бака

Расположение деталей (узлов) Трехмерная схема жгутов
Внешний вид разъема и ремонт Вилка
Внешний вид разъема и ремонт Гнездо
S
1
X2 Контроллер электронной системы управления двигателем X2

Расположение деталей (узлов) Трехмерная схема жгутов ГАЗОВЫЙ ДВИГАТЕЛЬ, 4 ЦИЛ., 1.6 Л, MFI, DOHC, 80 кВт (GMDAT)
Внешний вид разъема и ремонт ГАЗОВЫЙ ДВИГАТЕЛЬ, 4 ЦИЛ., 1.6 Л, MFI, DOHC, 80 кВт (GMDAT)
Релейное управление основным топливным насосом
GNGY Зеленый-Серый
Управление топливной форсункой (2)
YEWH Желтый-Белый
Управление топливной форсункой (3)
BNVT Коричневый-Фиолетовый
Управление топливной форсункой (1)
BNVT Коричневый-Фиолетовый
Силовая передача - главное реле, защищенное плавким предохранителем (1)
VTBU Фиолетовый-Синий
Регулировка топливного насоса
GY Серый
Масса
BK Черный
GNYE Зеленый-Желтый (СТРАНЫ - КРОМЕ СЕВЕРНОЙ АМЕРИКИ)
Управление топливной форсункой (4)
BNYE Коричневый-Желтый
Силовая передача - главное реле, защищенное плавким предохранителем (1)
BUGY Синий-Серый
Силовая передача - главное реле, защищенное плавким предохранителем (1)
BUYE Синий-Желтый
Силовая передача - главное реле, защищенное плавким предохранителем (1)
BUWH Синий-Белый
Силовая передача - главное реле, защищенное плавким предохранителем (1)
BUGN Синий-Зеленый
Силовая передача - главное реле, защищенное плавким предохранителем (1)
VTBU Фиолетовый-Синий
17
X3 Блок предохранителей - Под капотом X3

Внешний вид разъема и ремонт
Доступен вид только с одним разъемом
F9UA Предохранитель

Электрическая схема Дерево Предохранитель F9UA
Электрическая схема Питание Шина B+ UEC (2 из 6)
2
86
85
87
30
3
F8UA Предохранитель

Электрическая схема Дерево Предохранители F8UA и F10UA
Электрическая схема Питание Шина B+ UEC (2 из 6)
Управление катушкой главного реле двигателя
BNWH Коричневый\Белый
X2 Контроллер электронной системы управления двигателем X2

Расположение деталей (узлов) Трехмерная схема жгутов ГАЗОВЫЙ ДВИГАТЕЛЬ, 4 ЦИЛ., 1.6 Л, MFI, DOHC, 80 кВт (GMDAT)
Внешний вид разъема и ремонт ГАЗОВЫЙ ДВИГАТЕЛЬ, 4 ЦИЛ., 1.6 Л, MFI, DOHC, 80 кВт (GMDAT)
62
30
87
13
6
X2 Блок предохранителей - Под капотом X2

Внешний вид разъема и ремонт
X401 Жгут проводов кузова и жгут проводов топливного бака

Расположение деталей (узлов) Трехмерная схема жгутов
Внешний вид разъема и ремонт Вилка
Внешний вид разъема и ремонт Гнездо
A
BKGN Черный-Зеленый (СТРАНЫ - КРОМЕ СЕВЕРНОЙ АМЕРИКИ)
F20UA Предохранитель

Электрическая схема Дерево Предохранители F13UA, F16UA, F17UA, F18UA, F20UA, F52UA и F53UA
Электрическая схема Питание Шина B+ UEC (1 из 6)
Масса
BKWH Черный-Белый
9
G113 Двигатель

Электрическая схема G113 и G114
1
3
45
46
X1 Контроллер электронной системы управления двигателем X1

Расположение деталей (узлов) Трехмерная схема жгутов ГАЗОВЫЙ ДВИГАТЕЛЬ, 4 ЦИЛ., 1.6 Л, MFI, DOHC, 80 кВт (GMDAT)
Внешний вид разъема и ремонт ГАЗОВЫЙ ДВИГАТЕЛЬ, 4 ЦИЛ., 1.6 Л, MFI, DOHC, 80 кВт (GMDAT)
Управление топливными форсункками ECM/PCM/VCM
VTWH Фиолетовый-Белый
Управление топливными форсункками ECM/PCM/VCM
GNBK Зеленый-Черный
2
G114 Двигатель

Электрическая схема G113 и G114
Сигнал массы
BKWH Черный-Белый
Напряжение зажигания
Напряжение аккумуляторной батареи
S87 Переключатель выбора октанового числа топлива
X50A Блок предохранителей - Под капотом

Расположение деталей (узлов) Трехмерная схема жгутов
KR75 Реле силовой передачи
G12 Топливный насос

Расположение деталей (узлов) Трехмерная схема жгутов
Внешний вид разъема и ремонт
KR23A Реле топливного насоса
Q17B Топливная форсунка 2

Расположение деталей (узлов) Трехмерная схема жгутов ГАЗОВЫЙ ДВИГАТЕЛЬ, 4 ЦИЛ., 1.6 Л, MFI, DOHC, 80 кВт (GMDAT)
Внешний вид разъема и ремонт ГАЗОВЫЙ ДВИГАТЕЛЬ, 4 ЦИЛ., 1.6 Л, MFI, DOHC, 80 кВт (GMDAT)
Q17D Топливная форсунка 4

Расположение деталей (узлов) Трехмерная схема жгутов ГАЗОВЫЙ ДВИГАТЕЛЬ, 4 ЦИЛ., 1.6 Л, MFI, DOHC, 80 кВт (GMDAT)
Внешний вид разъема и ремонт ГАЗОВЫЙ ДВИГАТЕЛЬ, 4 ЦИЛ., 1.6 Л, MFI, DOHC, 80 кВт (GMDAT)
Q17C Топливная форсунка 3

Расположение деталей (узлов) Трехмерная схема жгутов ГАЗОВЫЙ ДВИГАТЕЛЬ, 4 ЦИЛ., 1.6 Л, MFI, DOHC, 80 кВт (GMDAT)
Внешний вид разъема и ремонт ГАЗОВЫЙ ДВИГАТЕЛЬ, 4 ЦИЛ., 1.6 Л, MFI, DOHC, 80 кВт (GMDAT)
Q17A Топливная форсунка 1

Расположение деталей (узлов) Трехмерная схема жгутов ГАЗОВЫЙ ДВИГАТЕЛЬ, 4 ЦИЛ., 1.6 Л, MFI, DOHC, 80 кВт (GMDAT)
Внешний вид разъема и ремонт ГАЗОВЫЙ ДВИГАТЕЛЬ, 4 ЦИЛ., 1.6 Л, MFI, DOHC, 80 кВт (GMDAT)
K20 Контроллер электронной системы управления двигателем

Расположение деталей (узлов) Трехмерная схема жгутов ГАЗОВЫЙ ДВИГАТЕЛЬ, 4 ЦИЛ., 1.6 Л, MFI, DOHC, 80 кВт (GMDAT)
Имеется только одно место для компонента
J114 Жгут проводов двигателя
J113 Жгут проводов двигателя
Управление
Управление
Управление
Управление
Управление
Управление
Слабый опорный сигнал
Датчики данных двигателя - кислородные датчики

Датчики данных двигателя - кислородные датчики
Справочные данные по контроллерам

Справочные данные по контроллерам
Средства управления топливом - топливный насос и форсунки

Средства управления топливом - топливный насос и форсунки
Перечень основных электрических компонентов

Перечень основных электрических компонентов
