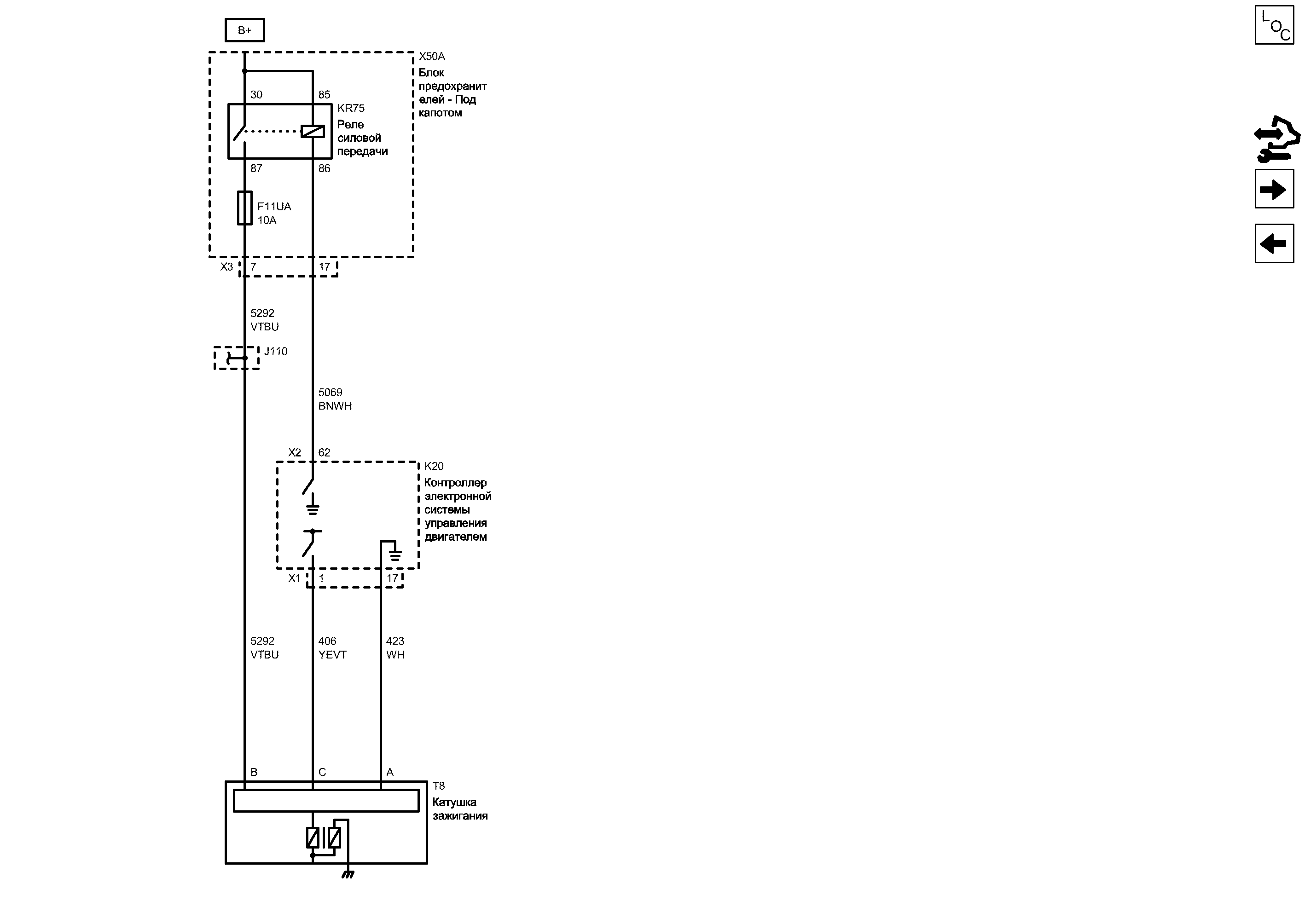

Средства управления зажиганием - система зажигания


            |                         |


Display graphic

Display graphic

Компоненты
F11UAПредохранительT8Катушка зажигания
K20Контроллер электронной системы управления двигателемX50AБлок предохранителей - Под капотом
KR75Реле силовой передачи
Разъемы
J110Жгут проводов двигателяK20 (X2)Контроллер электронной системы управления двигателем X2
K20 (X1)Контроллер электронной системы управления двигателем X1X50A (X3)Блок предохранителей - Под капотом X3
Сокращения
B+Вывод B+
Цветовые коды
BNWHКоричневый\БелыйWHБелый
VTBUФиолетовый-СинийYEVTЖелтый-Фиолетовый
A
C
B
Силовая передача - главное реле, защищенное плавким предохранителем (3)
VTBU Фиолетовый-Синий
X1 Контроллер электронной системы управления двигателем X1

Расположение деталей (узлов) Трехмерная схема жгутов ГАЗОВЫЙ ДВИГАТЕЛЬ, 4 ЦИЛ., 1.6 Л, MFI, DOHC, 80 кВт (GMDAT)
Внешний вид разъема и ремонт ГАЗОВЫЙ ДВИГАТЕЛЬ, 4 ЦИЛ., 1.6 Л, MFI, DOHC, 80 кВт (GMDAT)
Регулировка фазы опережения зажигания (1)
WH Белый
17
Регулировка фазы опережения зажигания (2)
YEVT Желтый-Фиолетовый
1
X2 Контроллер электронной системы управления двигателем X2

Расположение деталей (узлов) Трехмерная схема жгутов ГАЗОВЫЙ ДВИГАТЕЛЬ, 4 ЦИЛ., 1.6 Л, MFI, DOHC, 80 кВт (GMDAT)
Внешний вид разъема и ремонт ГАЗОВЫЙ ДВИГАТЕЛЬ, 4 ЦИЛ., 1.6 Л, MFI, DOHC, 80 кВт (GMDAT)
62
Управление катушкой главного реле двигателя
BNWH Коричневый\Белый
17
X3 Блок предохранителей - Под капотом X3

Внешний вид разъема и ремонт
Доступен вид только с одним разъемом
7
F11UA Предохранитель

Электрическая схема Дерево Предохранители F11UA, 59UA и F62UA
Электрическая схема Питание Шина B+ UEC (2 из 6)
Вывод B+
VTBU Фиолетовый-Синий
J110 Жгут проводов двигателя

Электрическая схема Датчики данных двигателя - исполнительные элементы ГАЗОВЫЙ ДВИГАТЕЛЬ, 4 ЦИЛ., 1.6 Л, MFI, DOHC, 80 кВт (GMDAT)
Электрическая схема Датчики данных двигателя - кислородные датчики ГАЗОВЫЙ ДВИГАТЕЛЬ, 4 ЦИЛ., 1.6 Л, MFI, DOHC, 80 кВт (GMDAT)
87
30
86
85
KR75 Реле силовой передачи
X50A Блок предохранителей - Под капотом

Расположение деталей (узлов) Трехмерная схема жгутов
T8 Катушка зажигания

Расположение деталей (узлов) Трехмерная схема жгутов ГАЗОВЫЙ ДВИГАТЕЛЬ, 4 ЦИЛ., 1.6 Л, MFI, DOHC, 80 кВт (GMDAT)
Внешний вид разъема и ремонт ГАЗОВЫЙ ДВИГАТЕЛЬ, 4 ЦИЛ., 1.6 Л, MFI, DOHC, 80 кВт (GMDAT)
K20 Контроллер электронной системы управления двигателем

Расположение деталей (узлов) Трехмерная схема жгутов ГАЗОВЫЙ ДВИГАТЕЛЬ, 4 ЦИЛ., 1.6 Л, MFI, DOHC, 80 кВт (GMDAT)
Имеется только одно место для компонента
Управление
Управление
Слабый опорный сигнал
Средства управления зажиганием - датчики зажигания

Средства управления зажиганием - датчики зажигания
Справочные данные по контроллерам

Справочные данные по контроллерам
Датчики данных двигателя - исполнительные элементы

Датчики данных двигателя - исполнительные элементы
Перечень основных электрических компонентов

Перечень основных электрических компонентов
