Cruze |
||||||||
|
|
|
|||||||
| Таблица 1: | Установка пятой передачи |
| Таблица 2: | Установка подшипников третьей и пятой передачи |
| Таблица 3: | Установка третьей передачи |
| Таблица 4: | Общий вид синхронизатора третьей-четвертой передачи |
| Таблица 5: | Установка блока синхронизатора третьей-четвертой передачи |
| Таблица 6: | Установка обоймы подшипника четвертой передачи |
| Таблица 7: | Установка четвертой передачи |
| Таблица 8: | Установка дорожки подшипника входного вала |

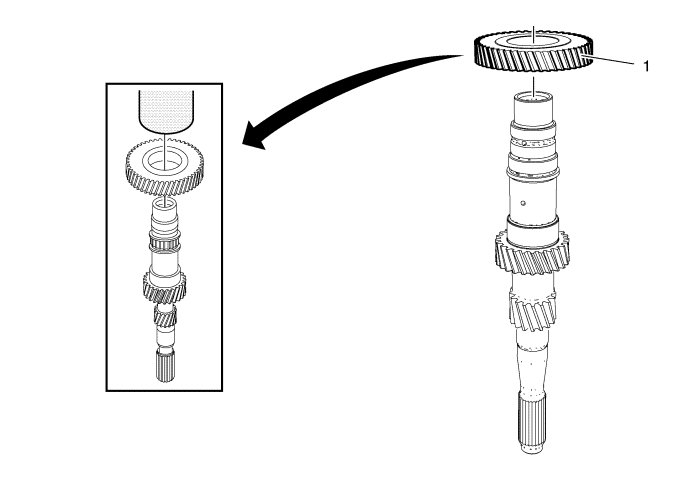

Выноска | Название компонента | ||||||
|---|---|---|---|---|---|---|---|
|
Примечание: Необходим гидравлический пресс. Подсказка
Специальный инструментИнструмент для монтажа пятой передачи (входн.) DT-48238. | |||||||
1 | Пятая передача | ||||||
Выноска | Название компонента |
|---|---|
1 | Упорный подшипник пятой передачи |
2 | Подшипник третьей передачи |
Выноска | Название компонента |
|---|---|
1 | Третья передача |
2 | Стопорное кольцо третьей передачи |
3 | Упорный подшипник |
4 | Упорное кольцо третьей передачи |
Выноска | Название компонента |
|---|---|
1 | Синхронизатор третьей-четвертой передачи |
Выноска | Название компонента | ||||
|---|---|---|---|---|---|
|
Примечание: Необходим гидравлический пресс. Подсказка
Специальный инструментИнструмент DT-48236 для монтажа синхронизатора третьей и четвертой передач (входн.). | |||||
1 | Синхронизатор третьей-четвертой передачи | ||||
Выноска | Название компонента |
|---|---|
|
Примечание: Необходим гидравлический пресс. Специальный инструментИнструмент DT-48236 для монтажа синхронизатора третьей и четвертой передач (входн.). | |
1 | Обойма подшипника четвертой передачи |
Выноска | Название компонента |
|---|---|
1 | Стопорное кольцо четвертой передачи |
2 | Подшипник четвертой передачи |
3 | Четвертая передача |
4 | Упорная шайба четвертой передачи |

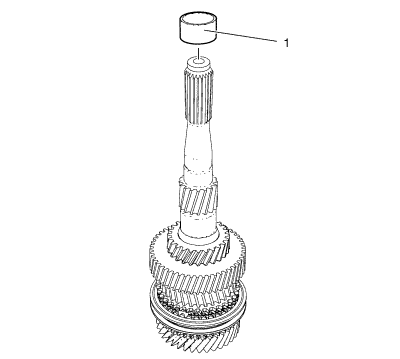

Выноска | Название компонента |
|---|---|
|
Примечание: Необходим гидравлический пресс. Подсказка | |
1 | Дорожка подшипника входного вала |
