Информация по обслуживанию

Cruze

Очистка и осмотр коробки передач

Таблица 1:	Проверка корпуса коробки передач
Таблица 2:	Проверка передач
Таблица 3:	Проверка упорных шайб
Таблица 4:	Проверка подшипников
Таблица 5:	Чистка и проверка синхронизатора передач
Таблица 6:	Проверка блока вилки переключения
Таблица 7:	Чистка и проверка корпуса механизма переключения

Проверка корпуса коробки передач

Выноска

Название компонента

Примечание: Проверить следующее:

•

Трещины

•	Пористость

•	Повреждение контактной (соединительной) поверхности

•	Резьба на болтах сорвана

•	Искривление/перекос

Подсказка
Замените любой элемент, вдля которого имеет место какая-либо из этих неисправностей.

Корпус коробки передач

Корпус сцепления и дифференциал

Проверка передач

Выноска

Название компонента

Примечание: Проверьте зубцы и шпонки, а именно:

•	чрезмерный износ

•	Повреждение

Подсказка

•	Удалите мелкие заусенцы и царапины с помощью точильного камня

•	Замените изношенные или поврежденные шестерни.

Передача

Проверка упорных шайб

Выноска

Название компонента

Примечание: Проверить следующее:

•	чрезмерный износ

•	Повреждение

Подсказка
Замените изношенные или поврежденные упорные шайбы.

Упорные шайбы

Проверка подшипников

Выноска

Название компонента

Примечание: Проверить следующее:

•	чрезмерный износ

•	Повреждение

Не давайте подшипникам вращаться. Медленно проворачивайте подшипники вручную. Биение подшипников может вызвать повреждение роликов.

Упорный подшипник

Подшипник входного вала

Подшипник выходного вала

•	Тщательно промойте подшипники в чистящем растворителе.

•	Обработайте подшипники сжатым воздухом.

•	Смажьте подшипники светлым маслом.

•	Проверьте подшипник на чистоту обработки, медленно проворачивая дорожку вручную.

Чистка и проверка синхронизатора передач

Выноска

Название компонента

Примечание:

•	Очистите синхронизатор чистящим растворителем.

•	Высушите компоненты.

Проверьте зубцы синхронизатора, а именно:

•

Износ

•	Заедание/истирание

•

Зазубрины

•	Задиры/шероховатости

•

Изломы

Проверьте кнопки синхронизатора, а именно:

•

Износ

•

Трещины

•	Искривление/перекос

Синхронизатор передач

Проверка блока вилки переключения

Выноска

Название компонента

Примечание: Проверьте вилки переключения, валы и резиновый наконечник, а именно:

•

Износ

•	Повреждение

Подсказка
Замените все изношенный или поврежденные элементы.

Блок вилки переключения

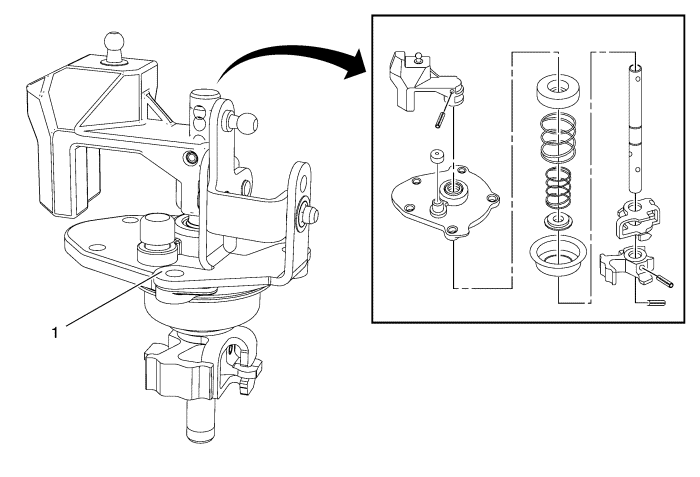

Чистка и проверка корпуса механизма переключения

Выноска

Название компонента

Примечание: Почистите все компоненты подходящим раствором.

Проверьте вилки переключения, валы и резиновый наконечник, а именно:

•

Износ

•	Повреждение

Корпус механизма переключения
