Информация по обслуживанию

Cruze

Регулировка переднего дифференциала прокладками

Таблица 1:	Установка нулевой точки коробки передач
Таблица 2:	Измерение 1
Таблица 3:	Установка DT-48241 и DT-48242
Таблица 4:	Опора переднего дифференциала - Установка нулевой точки внешнего подшипника
Таблица 5:	Измерение 2
Таблица 6:	Измерение 3
Таблица 7:	Формула размера прокладки

Установка нулевой точки коробки передач

Выноска	Название компонента
Примечание: Отрегулируйте высоту крепления DT-48200 корпуса коробки передач для установки нулевой точки.
1	DT-48200 Крепление корпуса коробки передач Подсказка Отрегулируйте нулевую точку для каждого положения поверхности фланца корпуса коробки передач, используя крепление DT-48200 корпуса коробки передач и высотомер.

Выноска

Название компонента

Примечание: Отрегулируйте высоту крепления DT-48200 корпуса коробки передач для установки нулевой точки.

DT-48200 Крепление корпуса коробки передач

Подсказка
Отрегулируйте нулевую точку для каждого положения поверхности фланца корпуса коробки передач, используя крепление DT-48200 корпуса коробки передач и высотомер.

Измерение 1

Выноска

Название компонента

Высотомер

Подсказка

•	Измерьте высоту от поверхности фланца корпуса коробки передач до поверхности упорной шайбы в трех местах.

•	Среднее значение = А

Установка DT-48241 и DT-48242

Выноска	Название компонента
1	DT-48242 Пластина дорожки корпуса сцепления
2	Опора переднего дифференциала - Внешние подшипники (кол-во: 2)
3	Передний дифференциал
4	DT-48241 Пластина дорожки (race plate) корпуса коробки передач

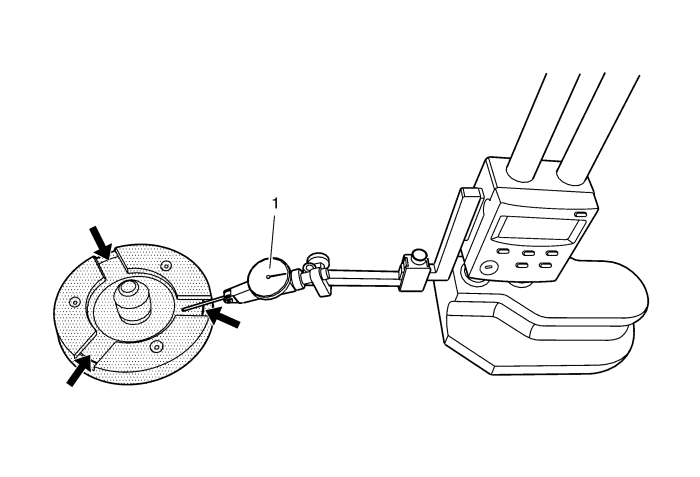

Опора переднего дифференциала - Установка нулевой точки внешнего подшипника

Выноска	Название компонента
1	Высотомер Подсказка Отрегулируйте нулевую точку для каждого положения поверхности дорожки внутреннего подшипника опоры переднего дифференциала, используя высотомер.

Измерение 2

Выноска

Название компонента

Высотомер

Подсказка

•	Измерьте высоту от поверхности внешнего подшипника опоры переднего дифференциала до поверхности зубчатого венца дифференциала в трех местах.

•	Среднее значение = В

Измерение 3

Выноска

Название компонента

Высотомер

Подсказка

•	Измерьте в трех местах на пластине дорожки корпуса сепления DT-48242 высоту внешних подшипников опоры переднего дифференциал.

•	Среднее значение = С

Формула размера прокладки

Выноска

Название компонента

Опора переднего дифференциала - Внешний подшипник

Подсказка

•	Корпус коробки передач.

•	Прокладка (S1) для переднего приаода (FWD) и полного привода (AWD) = 62,92 мм - А - В.

Опора переднего дифференциала - Внешний подшипник

Подсказка

•	Корпус сцепления и дифференциала

•	Прокладка (S2) для переднего приаода (FWD) = 156,84 мм С -S1.

•	Прокладка (S2) для полного приаода (АWD) = 158,09 мм С -S1.
