X402 Жгут проводов кузова и жгут проводов парк-пилота (системы облегчения парковки)

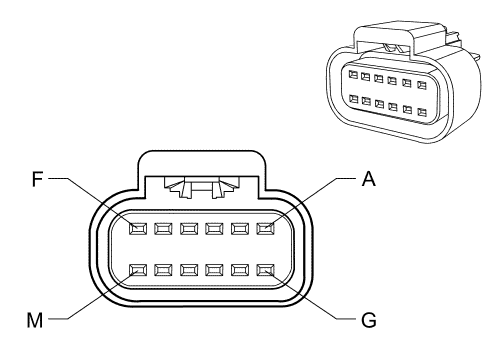

831372
Информация о детали разъема
Жгут проводов: Задние панели
OEM: -
Техобслуживание: -
Описание: 12-Путь Гнездо (Черный/Фиолетовый)

X402 Жгут проводов кузова и жгут проводов парк-пилота (системы облегчения парковки)
КонтактБелый цветРазмер проводаОпцияЦепьФункция
AЖелтый-Фиолетовый0.5-2378Сигнал правого заднего углового датчика объектов
AЖелтый-Фиолетовый0.5-2378Сигнал правого заднего углового датчика объектов
BЖелтый-Белый0.5-2377Сигнал правого заднего среднего датчика объектов
BЖелтый-Белый0.5-2377Сигнал правого заднего среднего датчика объектов
CЖелтый-Синий0.5-2376Сигнал левого заднего среднего датчика объектов
CЖелтый-Синий0.5-2376Сигнал левого заднего среднего датчика объектов
D-----
D-----
EЖелтый0.5-2375Сигнал левого заднего углового датчика объектов
EЖелтый0.5-2375Сигнал левого заднего углового датчика объектов
FЧерный-Серый0.5-2379Слабый опорный сигнал датчика объектов
FЧерный-Серый0.5-2379Слабый опорный сигнал датчика объектов
A
B
C
D
E
F
A
G
F
M
B
C
J
H
E
D
L
K
