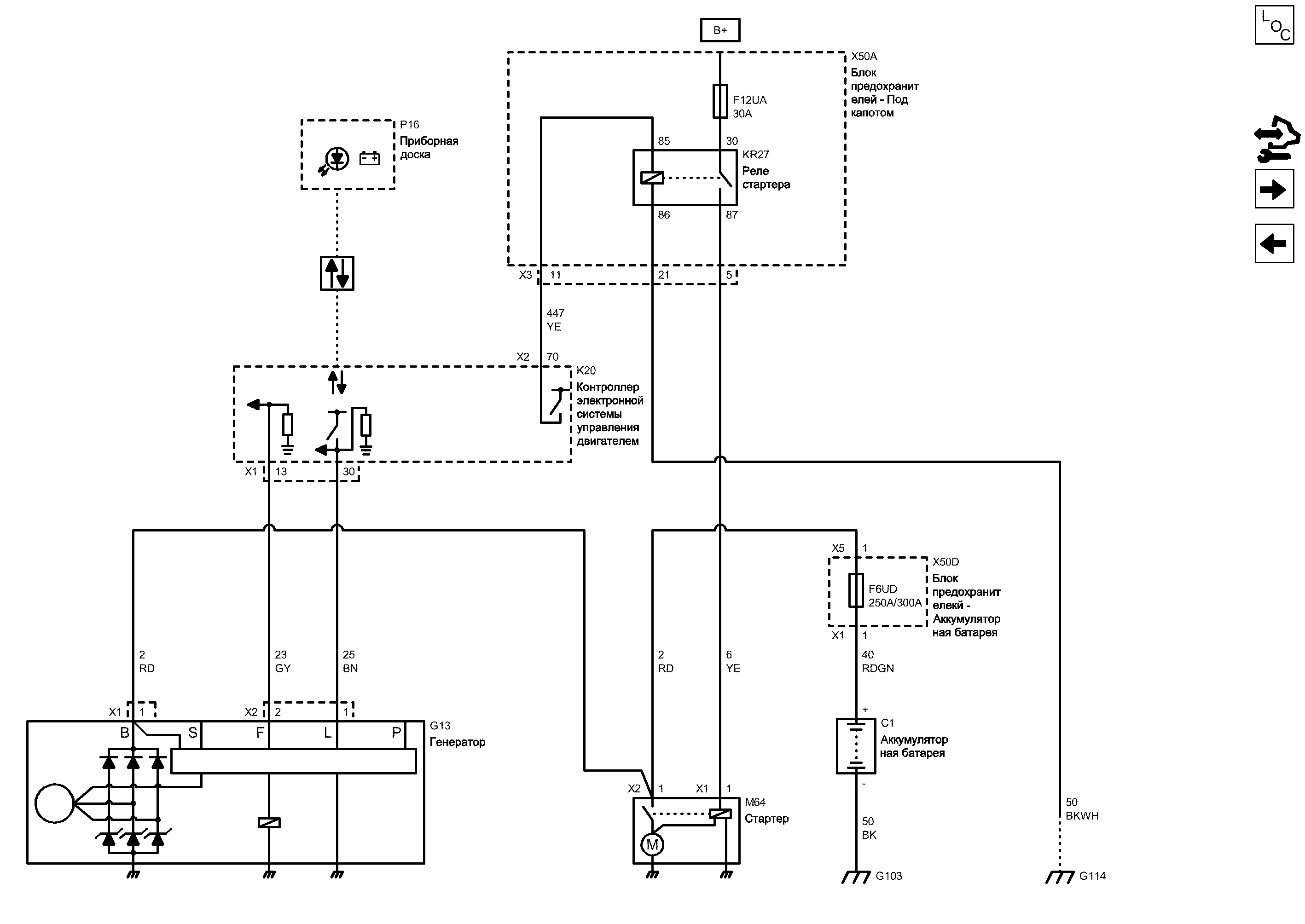

Cruze
|
|
|
|
Cruze |
||||||||
|
|
|
|||||||
| Компоненты | |||
|---|---|---|---|
| C1 | Аккумуляторная батарея | KR27 | Реле стартера |
| F6UD | Предохранитель | M64 | Стартер |
| F12UA | Предохранитель | P16 | Приборная доска |
| G13 | Генератор | X50A | Блок предохранителей - Под капотом |
| K20 | Контроллер электронной системы управления двигателем | X50D | Блок предохранителекй - Аккумуляторная батарея |
| Разъемы | |||
|---|---|---|---|
| G13 (X1) | Генератор X1 | M64 (X2) | Стартер X2 |
| G13 (X2) | Генератор X2 | X50A (X3) | Блок предохранителей - Под капотом X3 |
| K20 (X1) | Контроллер электронной системы управления двигателем X1 | X50D (X1) | Блок предохранителекй - Аккумуляторная батарея X1 |
| K20 (X2) | Контроллер электронной системы управления двигателем X2 | X50D (X5) | Блок предохранителекй - Аккумуляторная батарея X5 |
| M64 (X1) | Стартер X1 | ||
| Точки соединения с массой | |||
|---|---|---|---|
| G103 | Моторный отсек - Передняя часть, слева | G114 | Двигатель |
| Сокращения | |||
|---|---|---|---|
| B+ | Вывод B+ | FSDC | Функциональный обмен последовательными данными |
| Цветовые коды | |||
|---|---|---|---|
| BK | Черный | RD | Красный |
| BKWH | Черный-Белый | RDGN | Красный-Зеленый |
| BN | Коричневый | YE | Желтый |
| GY | Серый | ||
