Captiva

Установка крышки распределительных валов

Специальный инструмент

Эквивалентные местные инструменты см. Специальный инструмент .

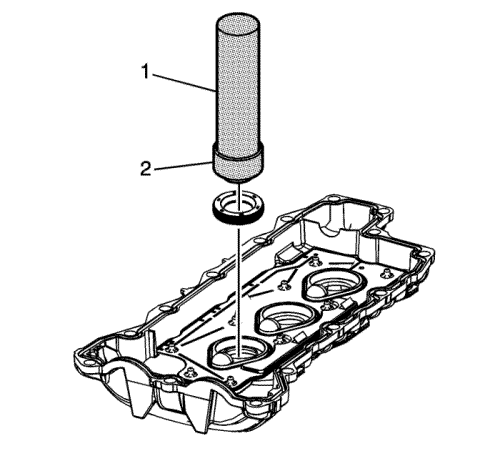

1. Установить НОВЫЕ уплотнения защитной трубки левой свечи зажигания с помощью оправки для запрессовки DT 5590 (1) и J-25254-A (2).

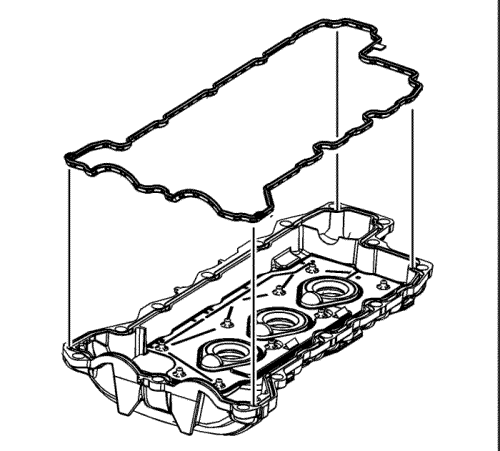

2. Установить НОВУЮ прокладку левой крышки распределительных валов.

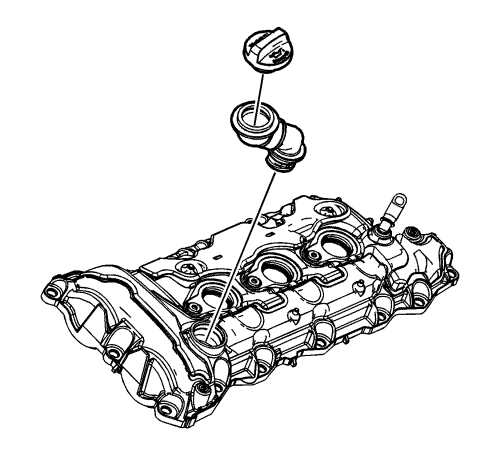

3. Установить крышку маслоналивной горловины.

Осторожно: См. Предупреждение о крепежных деталях во введении.

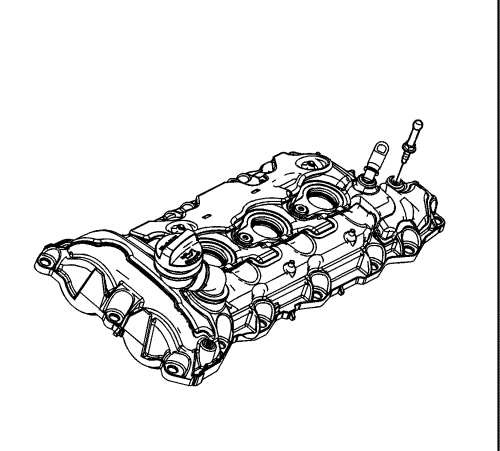

4. Завернуть шпильку с шаровым наконечником смотрового щитка топливных форсунок и затянуть ее с моментом затяжки 10 Н·м (89 фунт дюйм).




Примечание: Резиновую втулку болта крышки распредвала следует установить в отверстие под болт крышки распредвала перед заворачиванием болта крышки распредвала.

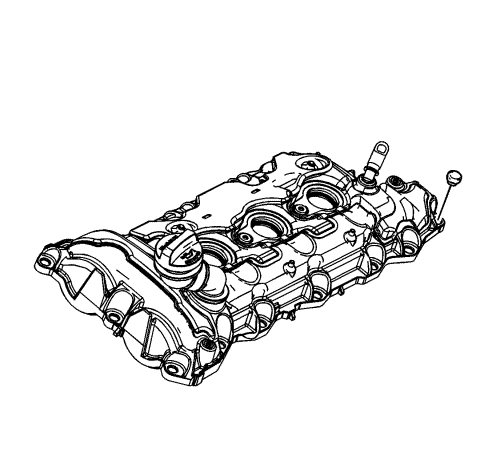

5. Установить НОВЫЕ резиновые втулки болтов крышки левого распредвала.

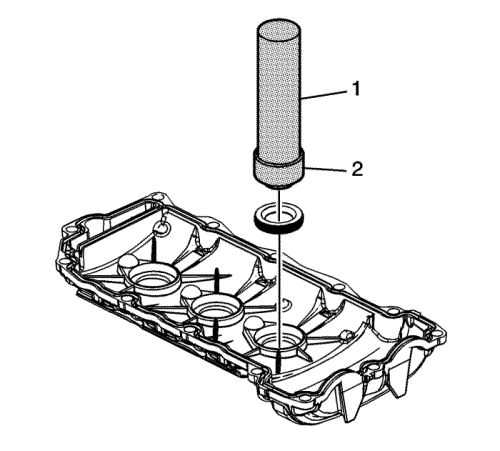

1. Установить НОВЫЕ спиральные уплотнения защитной трубки правой свечи зажигания с помощью оправки для запрессовки DT 5590 (1) и J-25254-A (2).

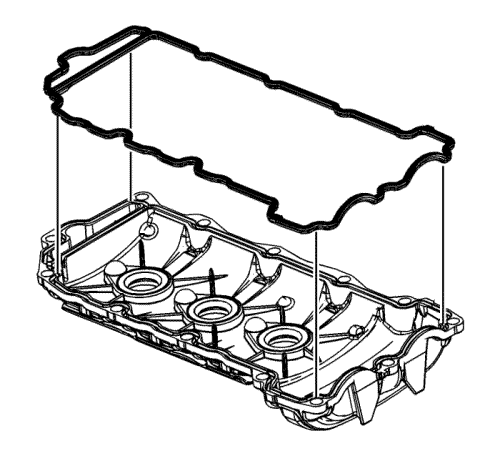

2. Установить НОВУЮ прокладку правой крышки распределительных валов.




Примечание: Резиновую втулку болта крышки распредвала следует установить в отверстие под болт крышки распредвала перед заворачиванием болта крышки распредвала.

3. Установить НОВЫЕ резиновые втулки болтов крышки правого распредвала.
