Предварительные процедуры

1. Восстановить хладагент. См. Восстановление и замена хладагента .
2. Снять впускной шланг отопителя с трубки радиатора отопителя. См. Впускной шланг отопителя Замена : Дизель → V6 → LE5 .
3. Снять выпускной шланг отопителя с трубки радиатора отопителя. См. Замена выпускного шланга нагревателя : Дизель → V6 → LE5 .
4. Снимите блок шлангов испарителя с терморасширительного клапана. См. Терморасширительный клапан испарителя кондиционера воздуха Замена .
5. Снимите крепежную пластину приборной панели. См. Замена соединительной тяги панели приборов .

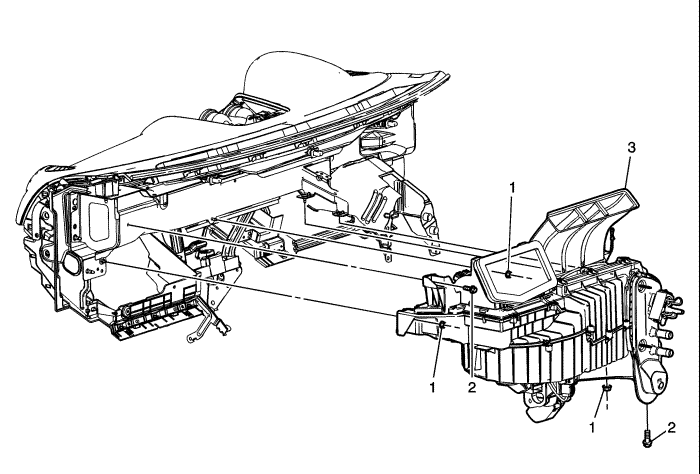

1

Гайка модуля HVAC (кол-во: 3)

Осторожно: См. Предупреждение о крепежных деталях во введении.

Затянуть
8 Н·м (71 фунт дюйм)

2

Болт модуля HVAC (кол-во: 2)

Затянуть
8 Н·м (71 фунт дюйм)

3

Блок модуля HVAC

Процедура

1. Отметьте расположение и схему укладки жгута проводов для обеспечения правильного монтажа.
2. Отсоединить электрические разъёмы.
3. При замене блока модуля HVAC переместите все необходимые компоненты.
