Captiva

Распределительный вал Установка - С правой стороны

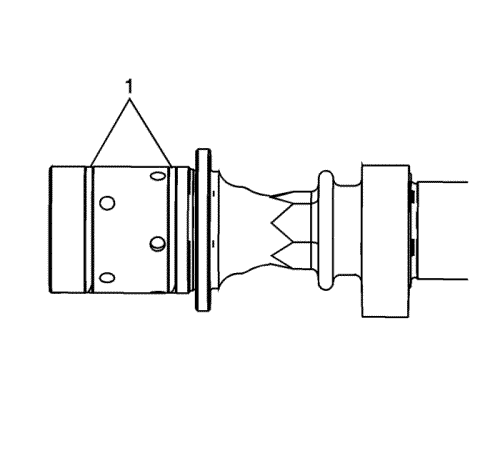

1. Убедитесь, что уплотнительные кольца (1) распределительного находятся на своих местах в пазах распределительного вала. Уплотнительные кольца распределительного вала должны находиться на своих местах ниже поверхности цапфы распредвала, чтобы исключить возможность взаимного давления головки цилиндров и колпачков распределительного вала.

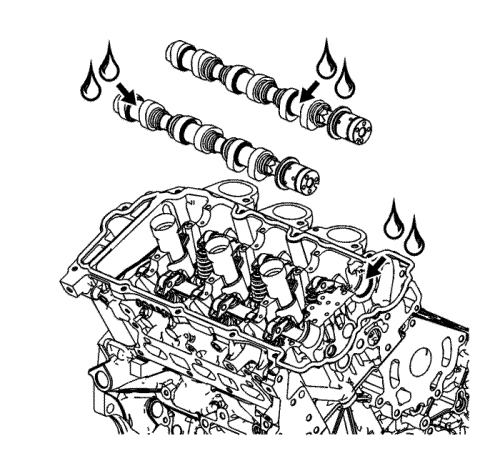

2. Нанести большое количество смазки на шейки распредвала и на опоры распредвала правой головки цилиндров. См. рекомендации по использованию смазки в Клеи, жидкости, смазки и герметики .

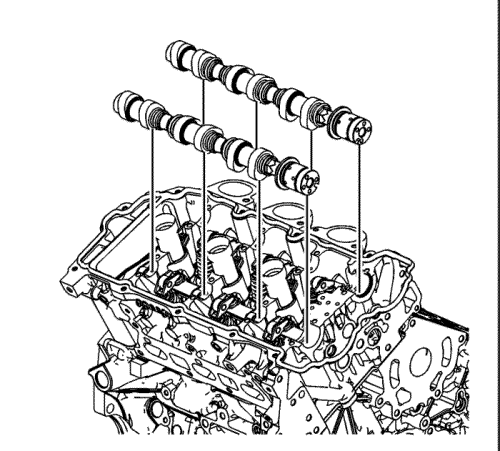

3. Установить правые распредвалы впускных и выпускных клапанов в штатные положения в правую головку цилиндров.

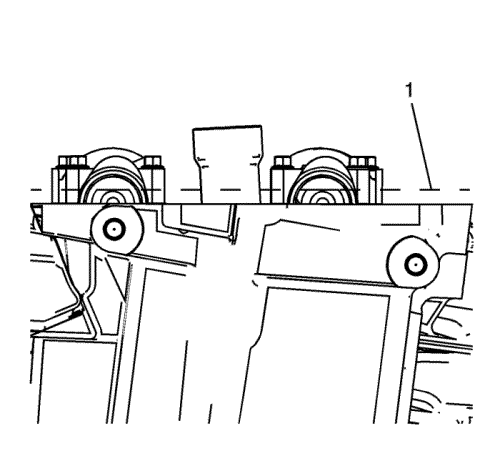

4. Установить кулачки распредвалов в нейтральное положение так, чтобы тыльные лыски распредвалов были обращены вверх и располагались параллельно (1) балке крышки распредвалов правой головки цилиндров.

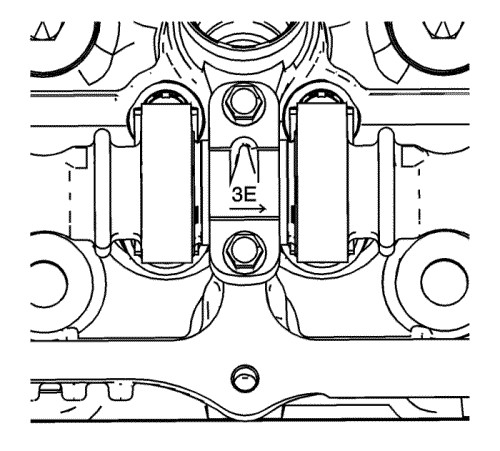

5. Необходимо соблюдать правильное положение отметок на крышках подшипников распредвалов правой головки цилиндров. Каждая крышка подшипника имеет маркировку, указывающую ее положение. Эта маркировка расшифровывается таким образом:

•	Восходящий элемент всегда должен быть направлен к центру головки цилиндра.

•	Символ "I" означает впускной распредвал.

•	Символ "Е" означает выпускной распредвал.

•	Номера 1, 3, 5 указывают позицию цилиндра от передней части двигателя.

6. Используйте любое необходимое количество смазочного материала для смазки крышек подшипников распределительного вала. См. рекомендации по использованию смазки в Клеи, жидкости, смазки и герметики .

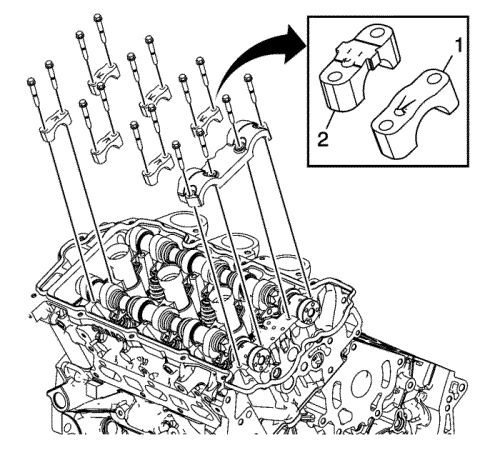

7. Существуют колпачки переднего подшипника первой конструкции (1) и второй конструкции (2).
8. В вариантах с крышкой подшипника распредвала второй конструкции (2) нанесите обильный объем смазки на крышку подшипника распредвала и упорную поверхность распредвала. См. рекомендации по использованию смазки в Клеи, жидкости, смазки и герметики .

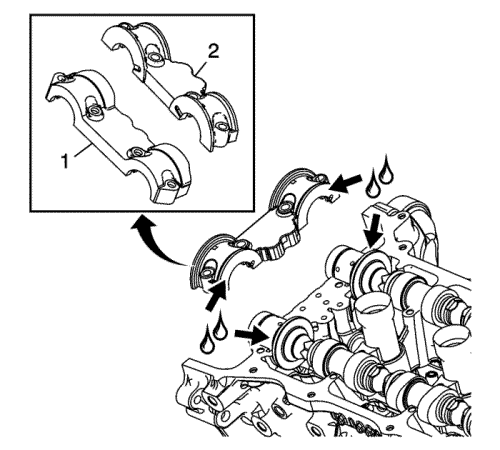

Примечание: Существуют колпачки промежуточного подшипника первой конструкции (1) и второй конструкции (2).

9. Установить упорные крышки подшипников распредвалов на первые шейки валов правой головки цилиндров.
10. Установить крышки остальных подшипников так, чтобы их ориентационные отметки были обращены к середине головки цилиндров.
11. Начните ввертывать вручную все болты крышек подшипников распредвала.

Осторожно: См. Предупреждение о крепежных деталях во введении.

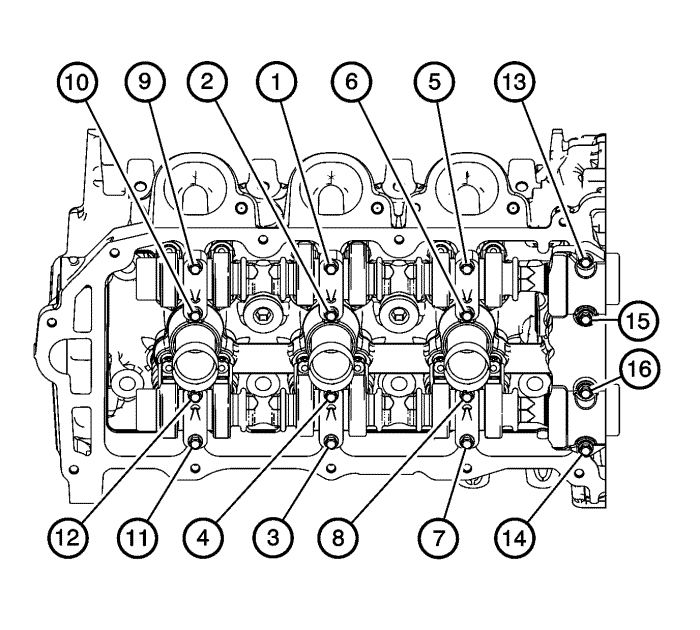

12. Затянуть болты крышек подшипников распределительного вала в указанном порядке с моментом затяжки 10 Н·м (89 фунт дюйм).
13. Отпустите центральные болты (1, 2) крышек подшипников впускного распредвала и центральные болты (3, 4) крышек подшипников выпускного распредвала.
14. Дополнительно затянуть центральные болты (1, 2, 3, 4) крышек подшипников распредвала и дополнительно затянуть болты крышек подшипников распредвала с моментом затяжки 10 Н·м (89 фунт дюйм).
