Captiva

Замена внешней поперечной рулевой тяги системы рулевых тяг

1. Поднять и закрепить автомобиль на регулировочном стенде. См. Подъем и пользование домкратом на автомобиле .
2. Снять переднее колесо в сборе с шиной. См. Демонтаж и установка шины и диска .
3. Краской нанести совмещающие метки на гайку внутренней поперечной рулевой тяги рычажного рулевого механизма и на внутреннюю поперечную рулевую тягу рычажного рулевого механизма.

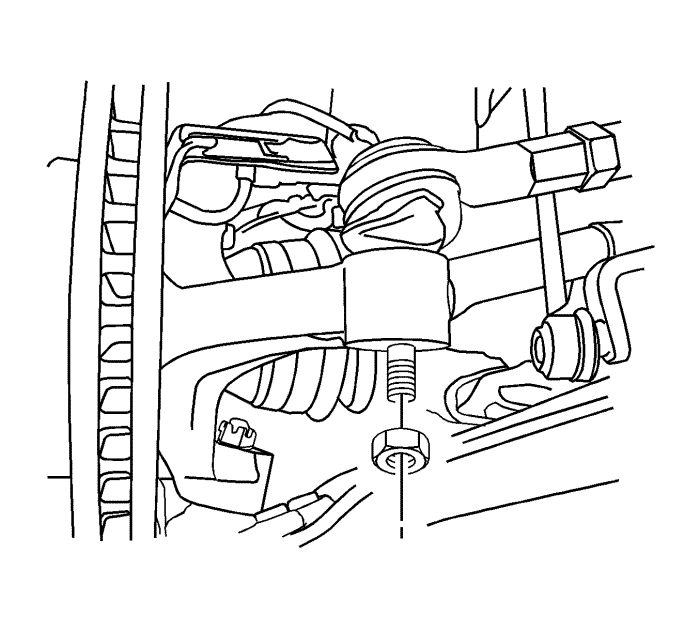

4. Демонтировать гайку внешней поперечной рулевой тяги.
5. Отсоединить от поворотного кулака внешнюю поперечную рулевую тягу.



6. Открутить гайку внутренней поперечной рулевой тяги системы рулевых тяг.

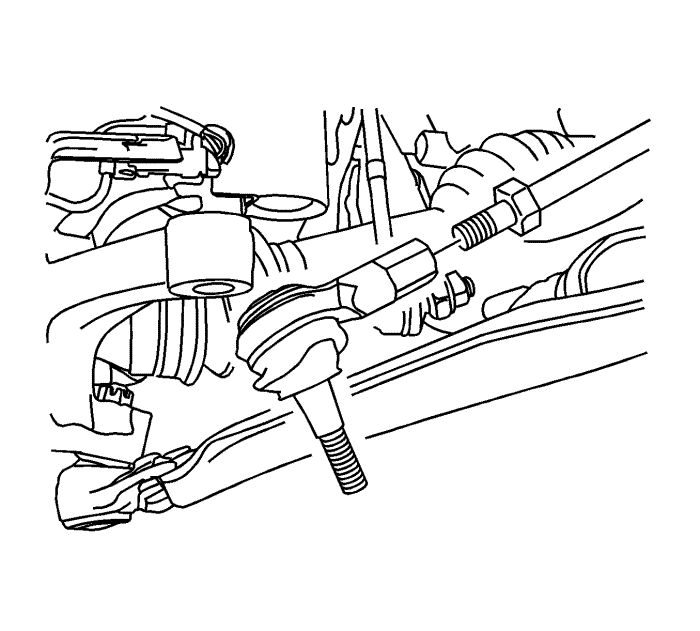

7. Снять внешнюю поперечную рулевую тягу с внутренней рулевой тяги.

1. Установить внешнюю поперечную рулевую тягу на внутреннюю рулевую тягу.



2. Присоединить внешнюю рулевую тягу к поворотному кулаку.

Осторожно: См. Предупреждение о крепежных деталях во введении.

3. Установить гайку внешней рулевой тяги и затянуть с моментом 50 Н·м (37 фунт фут).

Примечание: Затянуть гайку крепления наконечника рулевой тяги системы рулевых тяг после регулировки переднего угла схождения.

4. Измерить и отрегулировать угол схождения передних колес. См. Выравнивание колеса - Угол рулевого колеса и/или регулировка схождения колес .
5. Установить переднее колесо в сборе с шиной. См. Демонтаж и установка шины и диска .
6. Опустить автомобиль.
