Замена топливного бака - 1.8L 2H0

Специальный инструмент

Эквивалентные местные инструменты см. Специальный инструмент .

1. Откройте капот.
2. Отсоединить минусовой провод аккумуляторной батареи. См.  Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы "Старт/стоп" .
3. Опорожните топливный бак. См. Опорожнение топливного бака .
4. Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле .




Предупреждение: Не следует вдыхать воздух через трубопроводы или шланги системы улавливания паров топлива. Содержащиеся в них пары топлива могут вызвать отравление.

Предупреждение: Бензин и его пары очень легко воспламеняются. При наличии источника воспламенения может возникнуть пожар. Никогда не используйте открытые емкости для слива или хранения в них бензина или дизельного топлива, т.к. это может привести к пожару или взрыву. Рядом должен иметься порошковый огнетушитель (класс B).

Предупреждение: При работе с топливом следует всегда использовать защитные очки для предотвращения попадания брызг топлива в глаза.

5. Освободить подающий топливопровод (3) от зажима (2) заднего кронштейна.
6. Отсоединить соединительную муфту (1) трубки подвода топлива топливного бака от трубки подвода топлива (3). См. Обслуживание пластмассового быстросъемного разъема .
7. Установить на трубку подвода топлива и на трубку подвода топлива топливного бака заглушки EN-6015.



8. Освободить вентиляционный трубопровод топливного бака (3) от зажима (2) заднего кронштейна.
9. Отсоединить сгонную муфту (1) трубки подвода паров топлива адсорбера системы улавливания паров бензина от трубки подвода паров топлива топливного бака (3). См. Обслуживание пластмассового быстросъемного разъема .
10. Установить на вентиляционный трубопровод топливного бака и на трубку подвода паров топлива адсорбера системы улавливания паров бензина заглушки EN-6015.



11. Снять зажим (2).
12. Снять заправочный шланг топливного бака (3) с наливного патрубка топливного бака (1).
13. Отсоединить вентиляционный трубопровод (4) от наливной горловины топливного бака. См. Обслуживание пластмассового быстросъемного разъема .




Осторожно: При вывешивании автомобиля с опорой на лонжероны или другие рекомендованные площадки необходимо следить за тем, чтобы опорные площадки не попали на каталитический нейтрализатор, трубопроводы тормозной системы или системы питания. Если опорные площадки попадут на какие-либо из указанных деталей, это приведет к повреждению автомобиля или ухудшению его эксплуатационных качеств.

14. Установить под топливный бак подходящий домкрат (1).
15. Отвернуть 2 болта (3) крепежной ленты топливного бака и снять их вместе с фиксаторами болтов (2) крепежной ленты топливного бака.
16. Отвернуть 2 болта (5) крепежной ленты топливного бака и снять их вместе с фиксаторами болтов (6) крепежной ленты топливного бака.
17. Снять 2 крепежные ленты (4) топливного бака.




Примечание: Требуется второй человек.

18. Постепенно опускать домкрат так, чтобы можно было отсоединить разъем (2) жгута проводов модуля топливного насоса топливного бака.

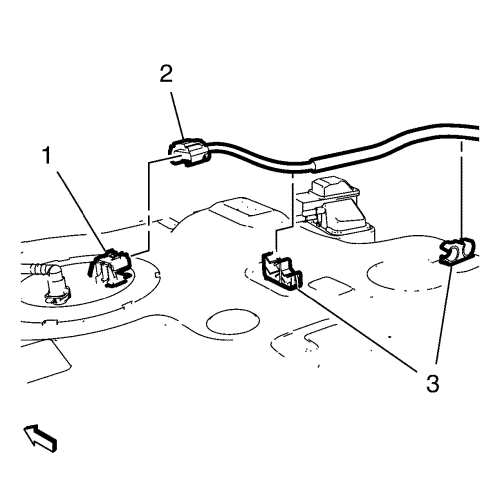

19. Отсоединить разъем (2) жгута проводов модуля топливного насоса топливного бака от модуля (1) топливного насоса топливного бака.
20. Освободить жгут проводов модуля топливного насоса в топливном баке из 2 зажимов (3).

Примечание: Опустить домкрат.

21. Снимите топливный бак.

1. Снять термозащитный щиток топливного бака. См.  Замена теплозащитного экрана топливного бака : Дизельный двигатель 2.0 л LNP .
2. Снять модуль топливного насоса топливного бака. См.  Замена модуля топливного насоса в узле топливного бака : 1.8L 2H0 .




Предупреждение: При работе с топливом следует всегда использовать защитные очки для предотвращения попадания брызг топлива в глаза.

3. Отсоединить вентиляционный трубопровод топливного бака (2).
4. Установить на вентиляционный трубопровод топливного бака (2) заглушку CH-807.
5. Отсоединить трубопровод продувки (4) адсорбера системы улавливания паров бензина.
6. Снять адсорбер системы улавливания паров бензина (1) с кронштейна (3).

1. Установить адсорбер системы улавливания паров бензина (1) на кронштейн (3).
2. Подсоединить трубопровод продувки (4) адсорбера системы улавливания паров бензина.
3. Снять заглушку CH-807 с вентиляционного трубопровода топливного бака.
4. Подсоединить вентиляционный трубопровод топливного бака (2).
5. Установить модуль топливного насоса топливного бака. См.  Замена модуля топливного насоса в узле топливного бака : 1.8L 2H0 .
6. Установить термозащитный щиток топливного бака. См.  Замена теплозащитного экрана топливного бака : Дизельный двигатель 2.0 л LNP .

Примечание: Требуется второй человек.

1. Постепенно поднимать домкрат так, чтобы можно было подсоединить разъем (2) жгута проводов модуля топливного насоса топливного бака.
2. Подсоединить разъем (2) жгута проводов модуля топливного насоса топливного бака к модулю (1) топливного насоса топливного бака.
3. Прикрепить жгут проводов модуля топливного насоса топливного бака к 2 зажимам (3) на кронштейне.

Примечание: Поднять домкрат.

4. Установить топливный бак.



5. Предварительно привернуть 4 болта (3, 5) крепежной ленты топливного бака с 4 фиксаторами болтов (2, 6) крепежной ленты топливного бака к крепежным лентам (4) топливного бака.
6. Установить 2 крепежные ленты (4) топливного бака.

Осторожно: См. Предупреждение о крепежных деталях во введении.

7. Завернуть 4 болта (3, 5) крепежной ленты топливного бака и затянуть их с моментом затяжки 20 Н·м (15 фунт фут).



8. Снять заглушки EN-6015 с трубки подвода паров топлива адсорбера системы улавливания паров бензина и с вентиляционного трубопровода топливного бака.
9. Подсоединить трубку (1) подвода паров топлива адсорбера системы улавливания паров бензина к вентиляционному трубопроводу (3) топливного бака. См. Обслуживание пластмассового быстросъемного разъема .
10. Прикрепить вентиляционный трубопровод топливного бака (3) к зажиму (2) заднего кронштейна.



11. Снять заглушки EN-6015 с трубки подвода топлива топливного бака и с трубки подвода топлива.
12. Подсоединить соединительную муфту (1) трубки подвода топлива топливного бака к трубке подвода топлива (3). См. Обслуживание пластмассового быстросъемного разъема .
13. Прикрепить трубку подвода топлива (3) к зажиму (2) заднего кронштейна.



14. Подсоединить вентиляционный трубопровод (4) наливной горловины топливного бака. См. Обслуживание пластмассового быстросъемного разъема .
15. Насадить заправочный шланг топливного бака (3) на наливной патрубок топливного бака (1).
16. Установить зажим (2).
17. Опустить автомобиль.
18. Подсоедините минусовый провод аккумуляторной батареи. См.  Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы "Старт/стоп" .
19. Закройте капот.
