Orlando

Демонтаж и установка стойки в сборе

Специальный инструмент

CH-49375 Гаечный ключ

Эквивалентные местные инструменты см. Специальный инструмент .

1. Снимите крышку верхней консольной части приборной панели. См. Замена крышки верхней консольной части приборной панели .
2. Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле .
3. Снять колесо и шину в сборе. См. Демонтаж и установка шины и диска .



4. Отделить тормозной шланг (1) от амортизатора.



5. Снять гайки и болты (1) поворотного кулака.



6. Снимите гайку тяги вала стабилизатора (1) с передней стойки.
7. Опустить автомобиль.

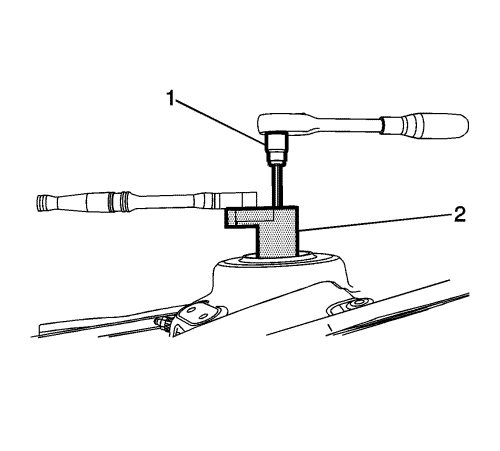

8. С помощью гаечного ключа CH-49375 (2) и Torx® (1), открутить верхнюю гайку стойки.



9. Снять гайку верхней опоры стойки амортизатора (1).
10. Снять монтажную пластину (2) стойки.
11. Отделить переднюю стойку от поворотного кулака.
12. Снять переднюю стойку в сборе с автомобиля.
13. Для обслуживания отдельных компонентов стойки см. Замена стойки, детали стойки или пружины .

1. Установить переднюю стойку в сборе.

Осторожно: См. Предупреждение о крепежных деталях во введении.




2. Установить монтажную пластину стойки (2).
3. Вкрутить гайку верхней опоры стойки амортизатора (1).
4. С помощью гаечного ключа CH-49375 (2) и Torx® (1), затянуть гайку крепления опоры передней подвески с моментом затяжки 45 Н·м (33 фунт фут).



5. Уставить переднюю стойку в поворотный кулак.
6. Установить гайки и болты (1) поворотного кулака и затянуть их с моментом затяжки 90 Н·м (66 фунт-фут) +60°-70°.



7. Установить гайку вала тяги стабилизатора (1) и затянуть ее с моментом 65 Н·м (48 фунто-футов).



8. Прикрепить тормозной шланг (1) к стойке.
9. Установить переднее колесо и шину в сборе. См. Демонтаж и установка шины и диска .
10. Опустить автомобиль.
11. Установить крышку в проем верхней удлинительной передней панели. См. Замена крышки верхней консольной части приборной панели .
