Orlando

Замена кожуха охлаждающего вентилятора двигателя - 1.8 л 2H0 - Автоматическая коробка передач

1. Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы "Старт/стоп" .

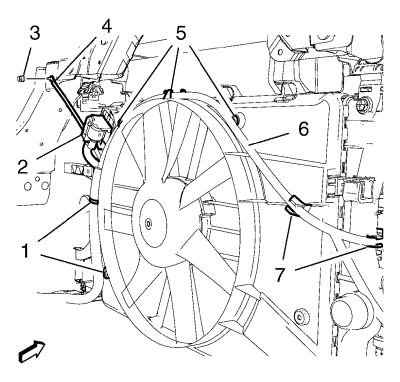

2. Отвернуть гайку (3) провода заземления и снять провод заземления (4).
3. Отсоединить разъем (2) жгута проводов резистора вентилятора охлаждения двигателя.
4. Освободить жгут проводов (6) вентилятора охлаждения двигателя из 7 зажимов (1, 5, 7) жгута проводов. Подвесить жгут проводов вентилятора охлаждения двигателя сбоку.
5. Снять с радиатора впускную и выпускную трубку радиатора трансмиссионного масла. См. Замена впускной трубки охладителя трансмиссионной жидкости : LBN, LLW и Замена выпускной трубы охладителя трансмиссионной жидкости : LBN, LLW .

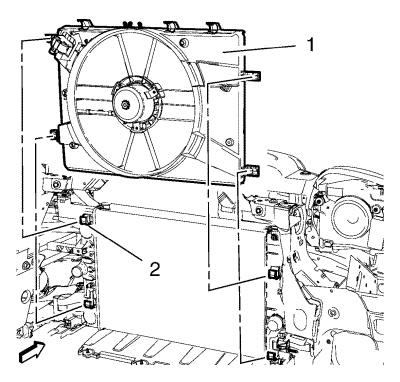

6. Снять кожух (1) вентилятора охлаждения двигателя с 4 монтажных точек (2).

Примечание: Сдвинуть вентилятор охлаждения двигателя вправо.

7. Снять кожух вентилятора охлаждения двигателя с радиатора в направлении вверх.



8. Освободить резистор (3) вентилятора охлаждения двигателя от кожуха (2) вентилятора охлаждения двигателя.
9. Освободить жгут проводов вентилятора охлаждения из зажимов (4) кожуха вентилятора охлаждения двигателя.
10. Отвернуть 3 болта (1) электродвигателя вентилятора охлаждения двигателя.
11. Снять вентилятор охлаждения двигателя (5) вместе с электродвигателем вентилятора охлаждения двигателя.

1. Установить вентилятор охлаждения двигателя (5) вместе с электродвигателем вентилятора охлаждения двигателя.

Осторожно: См. Предупреждение о крепежных деталях во введении.

2. Завернуть 3 болта (1) электродвигателя вентилятора охлаждения двигателя и затянуть их с моментом затяжки 4 Н·м (35 фунт дюйм).
3. Прикрепить жгут проводов вентилятора охлаждения к зажимам (4) кожуха вентилятора охлаждения двигателя.
4. Прикрепить резистор (3) вентилятора охлаждения двигателя к кожуху (2) вентилятора охлаждения двигателя.



5. Установить кожух (1) вентилятора охлаждения двигателя на радиатор.
6. Прикрепить кожух вентилятора охлаждения двигателя к 4 монтажным точкам (2).
7. Установить на радиатор впускную и выпускную трубку радиатора трансмиссионного масла. См. Замена впускной трубки охладителя трансмиссионной жидкости : LBN, LLW и Замена выпускной трубы охладителя трансмиссионной жидкости : LBN, LLW .



8. Расположить жгут проводов (6) вентилятора охлаждения двигателя надлежащим образом. Прикрепить жгут проводов вентилятора охлаждения двигателя к 7 зажимам (1, 5, 7) жгута проводов.
9. Подсоединить разъем (2) жгута проводов резистора вентилятора охлаждения двигателя.
10. Установить провод заземления (4), завернуть гайку (3) провода заземления и затянуть ее с моментом затяжки 10 Н·м (89 фунт дюйм).
11. Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы "Старт/стоп" .
