Orlando

Замена опоры подвески коробки передач - Слева

Специальный инструмент

Эквивалентные местные инструменты см. Специальный инструмент .

1. Снять поддон аккумуляторной батареи. См. Поддон аккумулятора Замена .
2. Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле .




Примечание: Инструкции по монтажу SPX поставляются со специальным приспособлением. Кроме этого, инструкции можно скачать через интернет непосредственно с сайта SPX. См. www.spxtools-shop.com.

3. Собрать опорное приспособление CH-49290 (1) согласно указаниям в инструкции по установке SPX.
4. Вывесите CH-904 раму основания с помощью подъемника.
5. Опереть опорное приспособление CH-49290 на опорную раму CH-904.




Примечание: Инструкции по монтажу SPX поставляются со специальным приспособлением. Кроме этого, инструкции можно скачать через интернет непосредственно с сайта SPX. См. www.spxtools-shop.com.

6. Установить опорное приспособление CH-49290 (1) согласно указаниям в инструкции по установке SPX.
7. Опустить автомобиль.

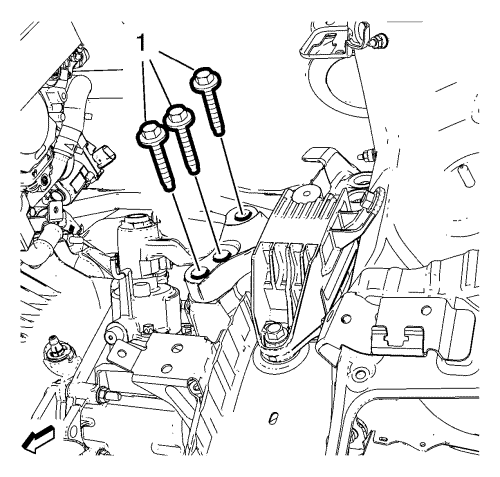

8. Снимите и УТИЛИЗИРУЙТЕ 3 болта (1) крепления коробки передач.

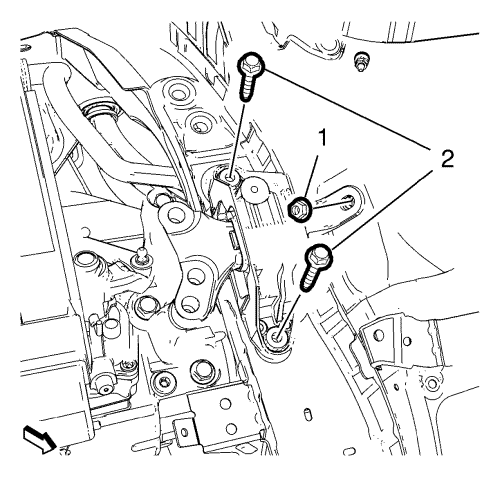

9. Выкрутить 2 болта (2) опоры коробки передач и скрутить гайку (1) опоры коробки передач.

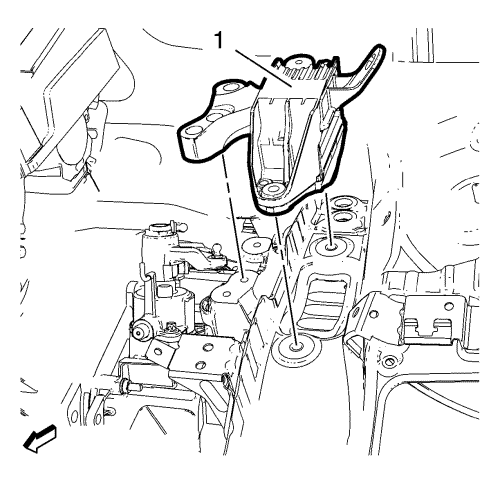

10. Снять опору коробки передач (1).

1. Установить опору коробки передач (1).

Внимание См. Предупреждение о крепежных деталях в разделе "Введение".




2. Ввернуть 2 болта (2) опоры коробки передач и затянуть с моментом 62 Н·м (46 фунт футов).
3. Накрутить гайку (1) опоры коробки передач и затянуть с моментом 62 Н·м (46 фунт футов).

Внимание См. Предупреждение о резьбовых соединениях с затяжкой до предела текучести в разделе "Введение".




4. Установите 3 НОВЫХ болта (1) опоры коробки передач и затяните их сначало до 50 Н·м (37фунт-фут).
5. Затяните 3 болта (1) опоры коробки передач дополнительно на 60 -75 градусов, используя угломер EN-45059.
6. Поднять автомобиль.




Примечание: Инструкции по монтажу SPX поставляются со специальным приспособлением. Кроме этого, инструкции можно скачать через интернет непосредственно с сайта SPX. См. www.spxtools-shop.com.

7. Опустить опорное приспособление CH-49290 (1) с опорной рамой CH-904 и домкратом.
8. Снять опорное приспособление CH-49290 с опорной рамы CH-904.




Примечание: Инструкции по монтажу SPX поставляются со специальным приспособлением. Кроме этого, инструкции можно скачать через интернет непосредственно с сайта SPX. См. www.spxtools-shop.com.

9. Разобрать опорное приспособление CH-49290 (1) согласно указаниям в инструкции по установке SPX.
10. Опустить автомобиль.
11. Установите полку аккумулятора. См. Поддон аккумулятора Замена .
