Замена маслоотражательного колпачка штока клапана и пружины клапана

Специальный инструмент

Эквивалентные местные инструменты см. Специальный инструмент .

1. Снять распределительный вал. См. Замена распределительного вала .



2. Извлечь толкатель (1) клапана с помощью специального приспособления KM-845.

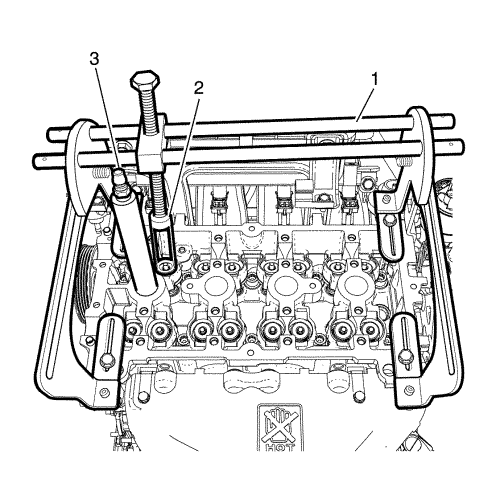

3. Установить универсальное приспособление EN-50173 (1) для сжатия пружин клапанов и переходник EN- 49075 (2).
4. Выкрутить катушку зажигания и подключить переходник пневмотестера EN-49076.
5. Подключить шланг к переходнику EN-49076 и подать сжатый воздух. Подача сжатого воздуха в цилиндр не позволит клапану провалиться внутрь.
6. С помощью магнита извлечь сухарь клапана.



7. Снять тарелку (1) и пружину (2).



8. Снять маслоотражательный колпачок (2) с помощью приспособления EN 46116 (1) для снятия и установки колпачков.

1. Снять маслоотражательный колпачок (2) с помощью приспособления EN 46116 (1) для снятия и установки колпачков.



2. Установитm пружину клапана (2), тарелку (1) и маслоотражательный колпачок.



3. Отключить шланг подачи сжатого воздуха от переходника EN 49076.

Осторожно: См. Предупреждение о крепежных деталях во введении.

4. Снять переходник пневмотестера EN 49076 (3), вкрутить свечу зажигания и затянуть моментом 27 Н·м (20 фунто-футов).
5. Снять универсальное приспособление EN-50173 (1) для сжатия пружин клапанов и переходник EN-49075 (2).



6. Установите толкатель клапана (1).
7. Установить распределительный вал. См. Замена распределительного вала .
