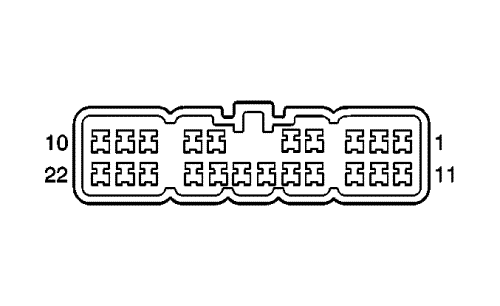

Информация о деталях разъемов

• Тип жгута проводов: Приборная панель
• Разъем OEM: MG 612254
• Разъем технического обслуживания: Находится на рассмотрении
• Описание: 22-контактный, гнездовой, серия ASC (WH)

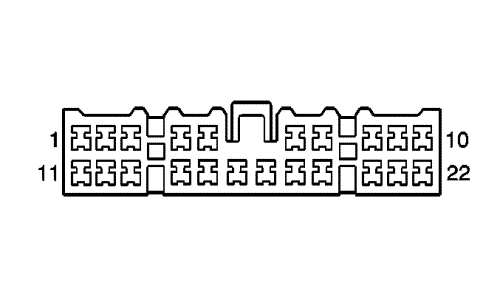

Информация о деталях разъемов

• Тип жгута проводов: Передняя лампа
• Разъем OEM: MG 622256
• Разъем технического обслуживания: Находится на рассмотрении
• Описание: 22-контактный, штырьковый, серия SDL (WH)

Информация о деталях контактов

• Заделанный контакт: Находится на рассмотрении
• Инструмент для отсоединения: J-38125-553
• Щуп диагностической проверки: J-35616-18 (BK)

Информация о деталях контактов

• Контакты: 13, 16
• Заделанный контакт: Находится на рассмотрении
• Инструмент для разблокирования: Находится на рассмотрении
• Щуп диагностической проверки: Находится на рассмотрении

• Контакты: 1-5, 9, 15, 21
• Заделанный контакт: Находится на рассмотрении
• Инструмент для разблокирования: 15315247
• Щуп диагностической проверки: J-35616-19 (BK)

• Контакты: 6, 8, 10-12, 14, 16-20
• Заделанный контакт: Находится на рассмотрении
• Инструмент для разблокирования: 15315247
• Щуп диагностической проверки: J-35616-19 (BK)

• Контакты: 7, 12
• Заделанный контакт: Находится на рассмотрении
• Инструмент для разблокирования: Находится на рассмотрении
• Щуп диагностической проверки: Находится на рассмотрении

• Контакты: 8, 21
• Заделанный контакт: Находится на рассмотрении
• Инструмент для разблокирования: 12094430
• Щуп диагностической проверки: J-35616-22 (RD)

• Контакты: 9
• Заделанный контакт: Находится на рассмотрении
• Инструмент для разблокирования: 15315247
• Щуп диагностической проверки: J-35616-2A (GY)

• Контакты: 21, 22
• Заделанный контакт: Находится на рассмотрении
• Инструмент для разблокирования: 15315247
• Щуп диагностической проверки: J-35616-18 (BK)

1

0,5 D-GN/WH

6549

Сигнал включения выключателя выбора сжиженного нефтяного газа (LCP)

1

0,5 D-GN/WH

6549

Сигнал включения выключателя выбора сжиженного нефтяного газа (LCP)

2

0.5 WH

2501

Шина высокоскоростной последовательной передачи данных GMLAN-

2

0.5 WH

2501

Шина высокоскоростной последовательной передачи данных GMLAN-

0.5 WH

2501

Шина высокоскоростной последовательной передачи данных GMLAN-

3

0,35 D-BU

2769

Сигнал индикатора тормозной системы

3

0.5 L-BU

2769

Сигнал индикатора тормозной системы

4

0,5 BN/YE

20

Сигнал включения стоп-сигналов

4

0,5 BN/YE

20

Сигнал выключателя стоп-сигнала (JM4 или FX3)

5

0,5 BK/D-BU

61

Опорный сигнал низкого уровня (C68)

5

0,5 BK/D-BU

61

Опорный сигнал низкого уровня (C68)

0,35 BK/D-BU

61

Сигнал низкого показателя

6

1 GY/VT

267

Напряжение питания катушки реле подогрева заднего стекла (правостороннее рулевое управление)

6

1 GY/VT

267

Напряжение питания катушки реле подогрева заднего стекла (правостороннее рулевое управление)

7

1 VT/BN

741

Напряжение зажигания 3 (правостороннее рулевое управление)

7

1 VT/BN

741

Напряжение зажигания 3 (правостороннее рулевое управление)

8

1 YE/BN

95

Сигнал выключателя омывателя лобового стекла (правостороннее рулевое управление без U05)

8

1 YE/BN

95

Сигнал выключателя омывателя лобового стекла (правостороннее рулевое управление без U05)

9

1 WH

92

Высокая скорость электродвигателя очистителя ветрового стекла (правостороннее рулевое управление без U05)

9

1 WH

92

Высокая скорость электродвигателя очистителя ветрового стекла (правостороннее рулевое управление без U05)

10

1 BN

96

Сигнал задержки импульса выключателя очистителя ветрового стекла (правостороннее рулевое управление)

10

1 BN

96

Сигнал задержки импульса выключателя очистителя ветрового стекла (правостороннее рулевое управление)

11

0.5 YE

1410

Управление индикатором неисправности ABS прицепа (FX3)

11

0.5 YE

1410

Управление индикатором неисправности ABS прицепа (FX3)

12

0.5 L-BU

2500

Шина высокоскоростной последовательной передачи данных GMLAN+

12

0,5 D-BU

2500

Шина высокоскоростной последовательной передачи данных GMLAN+

0,5 D-BU

2500

Шина высокоскоростной последовательной передачи данных GMLAN+

13

0.5 WH

2501

Шина высокоскоростной последовательной передачи данных GMLAN- (без FX3)

13

0.5 WH

2501

Шина высокоскоростной последовательной передачи данных GMLAN- (без FX3)

0,5 OG/GY

753

Модуль рулевого колеса - сигнал высокого уровня (FX3)

0,5 OG/GY

753

Модуль рулевого колеса - сигнал высокого уровня (FX3)

14

0.5 L-BU

2500

Шина высокоскоростной последовательной передачи данных GMLAN+ (без FX3)

14

0.5 L-BU

2500

Шина высокоскоростной последовательной передачи данных GMLAN+ (без FX3)

0,5 BN/OG

752

Модуль рулевого колеса - сигнал низкого уровня (FX3)

0,5 BN/OG

752

Модуль рулевого колеса - сигнал низкого уровня (FX3)

15

0,5 D-BU/BK

6727

Управление индикатором системы курсовой устойчивости (FX3)

15

0,5 D-BU/BK

6727

Управление индикатором системы курсовой устойчивости (FX3)

16

0,5 D-BU/YE

6844

Сигнал выключателя системы курсовой устойчивости (FX3)

16

0,5 D-BU/YE

6844

Сигнал выключателя системы курсовой устойчивости (FX3)

17

0,5 BN/YE

762

Сигнал запроса кондиционера

17

0,5 BN/YE

762

Сигнал запроса кондиционера

18

0,5 D-GN/BN

2087

Опорное напряжение 5 В (FX3)

18

0,5 D-GN/BN

2087

Опорное напряжение 5 В (FX3)

0,5 D-GN/BN

2087

Опорное напряжение 5 В (FX3)

19

0,5 YE/WH

33

Управление индикатором тормозной системы (правостороннее рулевое управление)

19

0,5 YE/WH

33

Управление индикатором тормозной системы (правостороннее рулевое управление)

20

0,5 D-GN/BK

735

Сигнал датчика температуры наружного воздуха (C68)

20

0,5 D-GN/BK

735

Сигнал датчика температуры наружного воздуха (C68)

0,5 D-GN/BK

735

Сигнал датчика температуры наружного воздуха (C68)

21

0,5 RD/VT

1640

Напряжение на положительной клемме аккумуляторной батареи

21

0,5 RD/VT

1640

Напряжение на положительной клемме аккумуляторной батареи

22

0,5 BN/D-GN

109

Переключатель подъема капота, сигнал

22

0,5 BN/D-GN

109

Переключатель подъема капота, сигнал
