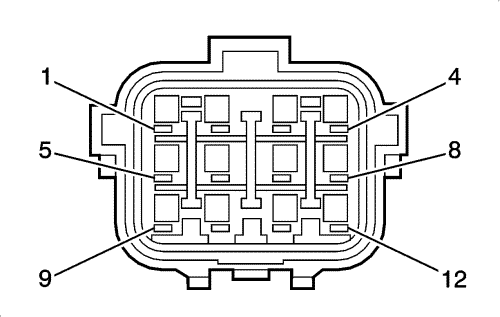

Информация о деталях разъемов

• Тип жгута проводов: Двигатель
• Разъем OEM: MG 610346
• Разъем технического обслуживания: Находится на рассмотрении
• Описание: 12-контактный, гнездовой, серия SWP

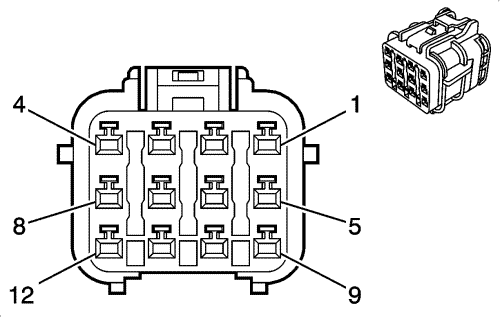

Информация о деталях разъемов

• Тип жгута проводов: Топливная форсунка
• Разъем OEM: MG 640348-5
• Разъем технического обслуживания: Техническое обслуживание жгутов проводов - См. Каталог деталей
• Описание: 12-контактный, штырьковый, серия SWP

Информация о деталях контактов

• Контакты: 1-8
• Заделанный контакт: Находится на рассмотрении
• Инструмент для разблокирования: 12094429
• Щуп диагностической проверки: J-35616-33 (YE)

• Контакты: 9-11
• Заделанный контакт: Находится на рассмотрении
• Инструмент для разблокирования: 12094429
• Щуп диагностической проверки: J-35616-33 (YE)

Информация о деталях контактов

• Контакты: 1-8
• Заделанный контакт: Находится на рассмотрении
• Инструмент для разблокирования: Находится на рассмотрении
• Щуп диагностической проверки: Находится на рассмотрении

• Контакты: 10-12
• Заделанный контакт: Находится на рассмотрении
• Инструмент для разблокирования: 12094429
• Щуп диагностической проверки: J-35616-34 (YE)

1

1.5 D-BU/WH

5421

Управление электромагнитным клапаном

1

1.5 D-BU/WH

5421

Управление электромагнитным клапаном

2

1.5 D-BU/WH

5421

Управление электромагнитным клапаном

2

1.5 D-BU/WH

5421

Управление электромагнитным клапаном

3

1.5 D-BU/WH

5421

Управление электромагнитным клапаном

3

1.5 D-BU/WH

5421

Управление электромагнитным клапаном

4

1.5 D-BU/WH

5421

Управление электромагнитным клапаном

4

1.5 D-BU/WH

5421

Управление электромагнитным клапаном

5

1,5 BN/VT

1744

Управление топливной форсункой 1

5

1,5 BN/VT

1744

Управление топливной форсункой 1

6

1,5 YE/WH

1745

Управление топливной форсункой 2

6

1,5 YE/WH

1745

Управление топливной форсункой 2

7

1,5 BN/VT

1746

Управление топливной форсункой 3

7

1,5 BN/VT

1746

Управление топливной форсункой 3

8

1,5 BN/YE

844

Управление топливной форсункой 4

8

1,5 BN/YE

844

Управление топливной форсункой 4

9

0,5 BN/RD

7445

Опорное напряжение

9

0,5 BN/RD

7445

Опорное напряжение

10

0,5 BK/YE

7447

Сигнал низкого показателя

10

0,5 BK/YE

7447

Сигнал низкого показателя

11

0,5 D-BU/WH

7446

Сигнал датчика давления в топливопроводе

11

0,5 D-BU/WH

7446

Сигнал датчика давления в топливопроводе

12

--

--

Не используется

12

--

--

Не используется
