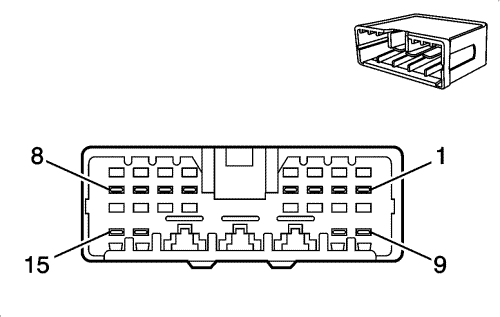

Информация о деталях разъемов

• Тип жгута проводов: Приборная панель
• Разъем OEM: 85113-1
• Разъем технического обслуживания: Находится на рассмотрении
• Описание: 15-контактный, гнездовой, серия .070/.250, гибридный (WH)

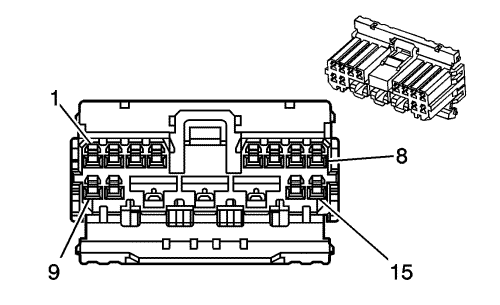

Информация о деталях разъемов

• Тип жгута проводов: HVAC
• Разъем OEM: MG 620044
• Разъем технического обслуживания: Техническое обслуживание жгутов проводов - См. Каталог деталей
• Описание: 15-контактный, штырьковый, серия .070/.250, гибридный (WH)

Информация о деталях контактов

• Заделанный контакт: Находится на рассмотрении
• Инструмент для разблокирования: 12094430
• Щуп диагностической проверки: J-35616-42 (RD)

Информация о деталях контактов

• Заделанный контакт: Находится на рассмотрении
• Инструмент для разблокирования: 12094430
• Щуп диагностической проверки: J-35616-42 (RD)

1

0,5 YE/BN

95

Сигнал выключателя омывателя лобового стекла

1

0,5 YE/ГОЛЫЙ

95

Сигнал выключателя омывателя лобового стекла

2

0.5 YE

400

Сигнал высокого уровня датчика скорости автомобиля

2

0.5 YE

400

Сигнал высокого уровня датчика скорости автомобиля

3

0,5 RD/WH

1340

Напряжение на положительной клемме аккумуляторной батареи

3

0,5 RD/WH

1340

Напряжение на положительной клемме аккумуляторной батареи

4

0,5 VT/BN

441

Напряжение зажигания 3

4

0,5 VT/BN

441

Напряжение зажигания 3

5

0,5 BK/D-BU

61

Сигнал низкого показателя

5

0,5 D-GN/WH

61

Сигнал низкого показателя

6

0,5 D-GN/BK

735

Сигнал датчика температуры наружного воздуха

6

0,5 BK/YE

735

Сигнал датчика температуры наружного воздуха

7

0,5 BK/GY

718

Сигнал низкого показателя

7

0,5 D-BU/RD

718

Сигнал низкого показателя

8

0,5 WH/D-BU

732

Сигнал датчика высокой температуры хладагента кондиционера воздуха

8

0,5 D-GN/BK

732

Сигнал датчика высокой температуры хладагента кондиционера воздуха

9

0,35 GY/BN

309

Напряжение питания лампы правого габаритного фонаря

9

0,35 L-GN/YE

309

Напряжение питания лампы правого габаритного фонаря

10

0,35 YE/GY

44

Сигнал переключателя регулятора освещения панели приборов

10

0,35 L-GN/RD

44

Сигнал переключателя регулятора освещения панели приборов

11

0.35 BN

193

Управление реле заднего антизапотевателя

11

0.35 BN

193

Управление реле заднего антизапотевателя

12

1.5 BK

550

Заземление

12

1.5 BK

550

Заземление

13

1,5 VT/BN

541

Напряжение зажигания 3

13

1,5 RD

541

Напряжение зажигания 3

14

0,5 BN/YE

762

Сигнал запроса кондиционера

14

0,5 BN/YE

762

Сигнал запроса кондиционера

15

--

--

Не используется

15

--

--

Не используется
