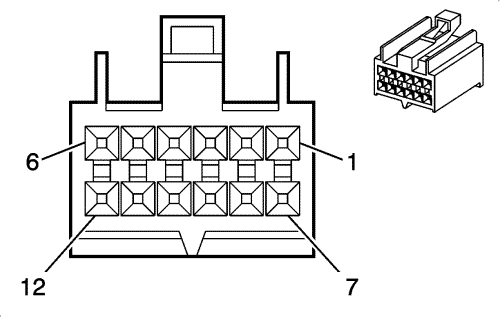

Информация о деталях разъемов

• Тип жгута проводов: Приборная панель
• Разъем OEM: 172854-2
• Разъем технического обслуживания: Находится на рассмотрении
• Описание: 12-контактный, гнездо, серия DLI (BK)

Информация о деталях контактов

• Заделанный контакт: 13578839
• Инструмент для разблокирования: Находится на рассмотрении
• Щуп диагностической проверки: Находится на рассмотрении

1

0,5 PU/WH

639

Напряжение зажигания 1

2

0,5 D-BU/BK

6727

Управление индикатором системы курсовой устойчивости (FX3)

3

0.5 YE

1410

Управление индикатором неисправности ABS (FX3)

4

--

--

Не используется

5

0,5 D-BU

2307

Контрольный индикатор включенной надувной подушки безопасности переднего пассажира

0,5 BN/WH

6219

Управление индикатором предварительного подогрева (LCP)

6

0,5 D-GN

507

Управление индикатором WAIT TO START (ПОДОЖДИТЕ ПЕРЕД ВКЛЮЧЕНИЕМ) (LCP)

0,5 D-GN

2308

Управление индикатором отключенной подушки безопасности пассажира (C99)

7

0.5 BK

650

Заземление

8

0,5 YE/WH

234

Управление индикатором непристегнутого ремня безопасности (UH5)

9

0,5 YE/WH

234

Управление индикатором непристегнутого ремня безопасности (UH5)

10

0,5 YE/WH

234

Управление индикатором непристегнутого ремня безопасности (UH5)

11

0,5 PU/WH

5234

Управление индикатором непристегнутого ремня безопасности

0,5 D-GN/BK

7656

Сигнал выключения выключателя выбора сжиженного нефтяного газа (LCP)

12

--

--

Не используется
