Информация о деталях разъемов

• Тип жгута проводов: Дверь
• Разъем OEM: MG 651110
• Разъем технического обслуживания: Техническое обслуживание жгутов проводов - См. Каталог деталей

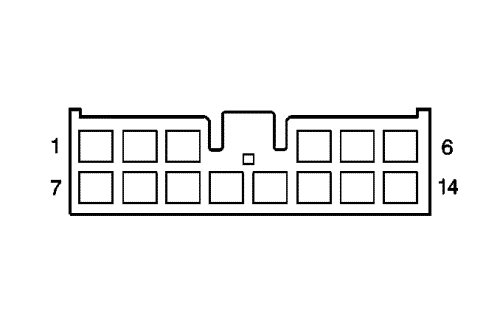

• Описание: 14-контактный, гнездовой, серия 090 II (WH)

Информация о деталях контактов

• Контакты: 5, 10
• Заделанный контакт: Находится на рассмотрении
• Инструмент для разблокирования: Отсутствует
• Щуп диагностической проверки: Отсутствует

• Контакты: 1-4, 6-9, 11-14
• Заделанный контакт: Находится на рассмотрении
• Инструмент для разблокирования: 15315247
• Щуп диагностической проверки: J-35616-18 (BK)

1

1,5 BN/VT

169

Сигнал главного переключателя электрических стеклоподъемников для левого заднего стеклоподъемника вниз

2

1,5 VT/GY

539

Напряжение зажигания 1

3

1,5 L-GN/VT

168

Сигнал главного переключателя электрических стеклоподъемников для левого заднего стеклоподъемника вверх

4

1,5 BN/D-BU

171

Сигнал главного переключателя электрических стеклоподъемников для правого заднего стеклоподъемника вниз

5

--

--

Не используется

6

1,5 L-GN/D-BU

170

Сигнал главного переключателя электрических стеклоподъемников для правого заднего стеклоподъемника вверх

7

1 YE/VT

165

Клавиша левого переднего стеклоподъемника вниз

8

1 VT/GY

539

Напряжение зажигания 1

9

1 L-GN/GY

164

Клавиша левого переднего стеклоподъемника вверх

10

--

--

Не используется

11

1.5 D-BU/WH

1307

Сигнал блокировки центрального выключателя стеклоподъемников

12

1 BN/YE

167

Сигнал опускания правого переднего стекла центрального выключателя электростеклоподъемников

13

1.5 BK

850

Заземление

14

1 YE/BK

166

Сигнал поднятия правого переднего стекла центрального выключателя электростеклоподъемников
