Информация о деталях разъемов

• Тип жгута проводов: Приборная панель

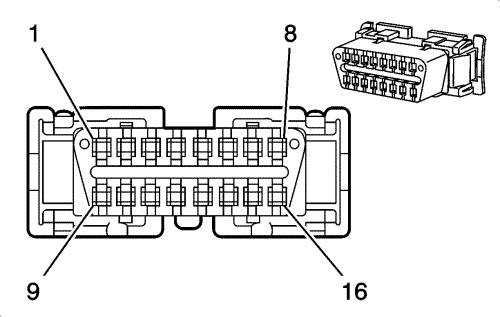

• Разъем OEM: 51115-1621
• Разъем технического обслуживания: Находится на рассмотрении
• Описание: на 16 направлений F, серия 51115 (BK)

Информация о деталях контактов

• Заделанный контакт: Находится на рассмотрении
• Инструмент для отсоединения: J-38125-12A
• Щуп диагностической проверки: J-35616-2A (GY)

1-3

--

--

Не используется

4

0.5 BK

550

Заземление

5

0.5 BK

550

Заземление

6

0.5 L-BU

2500

Шина высокоскоростной последовательной передачи данных GMLAN+

0.5 L-BU

2500

Шина высокоскоростной последовательной передачи данных GMLAN + (-FX3)

7

0,5 VT/BN

1319

K-линия последовательной передачи данных двигателя/аудиосистемы

8

0.5 YE

1398

Последовательные данные дистанционного включения двигателя (левостороннее рулевое управление)

9

--

--

Не используется

10

0,5 YE/BK

5728

K-линия последовательной передачи данных коробки передач

11

--

--

Не используется

12

0.5 OG

753

Модуль рулевого колеса - сигнал высокого уровня

13

0.5 BN

752

Модуль рулевого колеса - сигнал низкого уровня

14

0.5 WH

2501

Шина высокоскоростной последовательной передачи данных GMLAN-

0.5 WH

2501

Шина высокоскоростной последовательной передачи данных GMLAN- (-FX3)

15

--

--

Не используется

16

0,5 RD/VT

1640

Напряжение на положительной клемме аккумуляторной батареи
