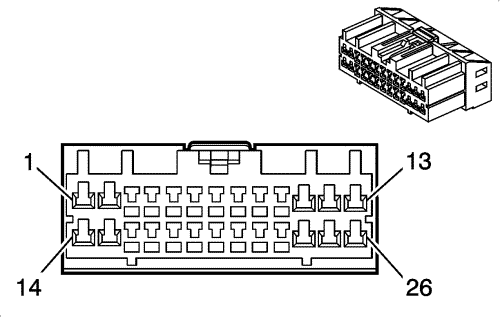

Информация о деталях разъемов

• Тип жгута проводов: Приборная панель
• Разъем OEM: MG 611336
• Разъем технического обслуживания: Находится на рассмотрении
• Описание: на 26 направления F

Информация о деталях контактов

• Заделанный контакт: Находится на рассмотрении
• Инструмент для отсоединения: J-38125-11A
• Щуп диагностической проверки: J-35616-42 (RD)

1

0.5 BN/GY

29

Управление звукового сигнала

2

0.5 BK

550

Заземление

3-6

--

--

Не используется

7

0,5 BN/L-GN

109

Переключатель подъема капота, сигнал

8

0.5 YE

804

Управление индикатором незакрытой двери

9

--

--

Не используется

10

0,5 BN/YE

780

Сигнал блокировки переключателя блокировки двери водителя

11

0.5 BN

781

Сигнал отпирания переключателя блокировки двери водителя

12

--

--

Не используется

13

0,5 D-GN/VT

15

Напряжение питания ламп правых указателей поворота

14

--

--

Не используется

15

0,5 VT/D-GN

439

Зажигание

16

--

--

Не используется

17

0.5 YE

1398

Последовательные данные дистанционного включения двигателя

18

0,5 VT/YE

143

Напряжение питания дополнительного оборудования

19

0.35 GN

264

Напряжение питания индикатора системы безопасности

20-24

--

--

Не используется

25

0,75 RD/BN

1140

Напряжение на положительной клемме аккумуляторной батареи

26

0,5 D-BU/WH

14

Напряжение питания ламп левых указателей поворота
