Информация о деталях разъемов

• Тип жгута проводов: Двигатель
• Разъем OEM: 316371-1
• Разъем технического обслуживания: Находится на рассмотрении

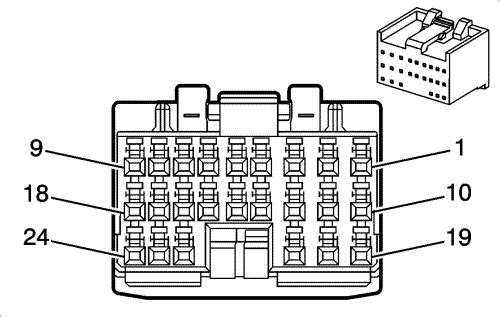

• Описание: 24-контактный, гнездовой, серия 040 Multilock (WH)

Информация о деталях контактов

• Контакты: 1-3, 5, 6, 8-12, 17-21
• Заделанный контакт: Находится на рассмотрении
• Инструмент для разблокирования: 12180559
• Щуп диагностической проверки: J-35616-16 (L-GN)

• Контакты: 4, 7, 13-16, 22-24
• Заделанный контакт: Находится на рассмотрении
• Инструмент для разблокирования: Отсутствует
• Щуп диагностической проверки: Отсутствует

1

0,5 PU/BN

7581

Электромагнитный клапан-регулятор давления КПП 1

2

0.5 YE

7580

Электромагнитный клапан-регулятор давления КПП 2

3

0,5 PU/WH

422

Управление электромагнитного клапана муфты гидротрансформатора

4

--

--

Не используется

5

0.5 YE

710

Последовательные данные класса 2, вторичн.

6

0,5 BN/YE

1807

Последовательные данные класса 2, первичн.

7

--

--

Не используется

8

0,5 BK/L-BU

2762

Опорный сигнал низкого уровня датчика температуры рабочей жидкости КПП

9

0,5 WH/BK

1983

Сигнал реле скорости турбинного колеса коробки передач

10

0,5 PU/D-GN

39

Напряжение зажигания и стартера 1

11

0,5 PU/D-GN

39

Напряжение зажигания и стартера 1

12

0,5 GY/D-GN

1561

Управление индикатором полного привода

13-16

--

--

Не используется

17

0,5 YE/BK

5728

Активация последовательной передачи данных блока управления КПП

18

0,5 D-GN

2386

Сигнал высокого уровня системы ночного видения

19

0,5 RD/L-BU

1240

Напряжение на положительной клемме аккумуляторной батареи

20

1,0 YE/BK

1223

2 Управление электромагнитным клапаном переключения

21

1,0 WH/L-GN

1222

1 Управление электромагнитным клапаном переключения

22-24

--

--

Не используется
