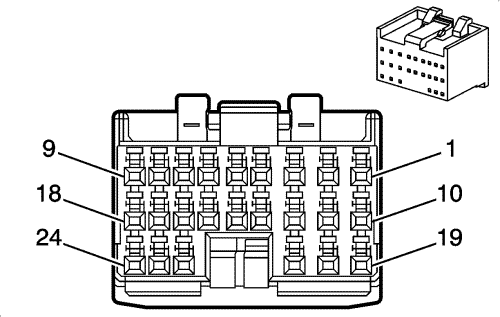

Информация о деталях разъемов

• Тип жгута проводов: Двигатель
• Разъем OEM: 316372-6
• Разъем технического обслуживания: Находится на рассмотрении
• Описание: 24-контактный, гнездовой, серия 040 Multilock (L-GY)

Информация о деталях контактов

• Контакты: 13, 4-7, 15-18, 20-22
• Заделанный контакт: Находится на рассмотрении
• Инструмент для разблокирования: Отсутствует
• Щуп диагностической проверки: Отсутствует

• Контакты: 1-3, 8-12, 14, 19, 23, 24
• Заделанный контакт: Находится на рассмотрении
• Инструмент для разблокирования: 12180559
• Щуп диагностической проверки: J-35616-16 (L-GN)

1

1 BK

50

Заземление

2

0.5 YE

772

Сигнал бита 2 реле положения КПП

3

0,5 D-GN/WH

1932

Сигнал парковки выключателя переключения передач

4-7

--

--

Не используется

8

0.5 YE

400

Сигнал датчика скорости автомобиля

9

0,5 PU/BN

1319

K-линия последовательной передачи данных двигателя/аудиосистемы

10

0.5 YE

1479

Сигнал нейтральной передачи автоматической коробки передач

11

0.5 GY

773

Сигнал C бита 3 реле положения КПП

12

0,5 D-GN/WH

24

Напряжение питания фонаря заднего хода

13

--

--

Не используется

14

0,5 BN/WH

771

Сигнал бита 1 реле положения КПП

15

--

--

Не используется

16

0.5 YE

817

Датчик скорости автомобиля

17-18

--

--

Не используется

19

1 BK

50

Заземление

20-22

--

--

Не используется

23

0,5 BN/YE

20

Напряжение питания стоп-сигнала

24

0,5 YE/BK

1227

Сигнал датчика температуры коробки передач
