Информация о деталях разъемов

• Тип жгута проводов: Кузов
• Разъем OEM: 1473712-2
• Разъем технического обслуживания: Находится на рассмотрении

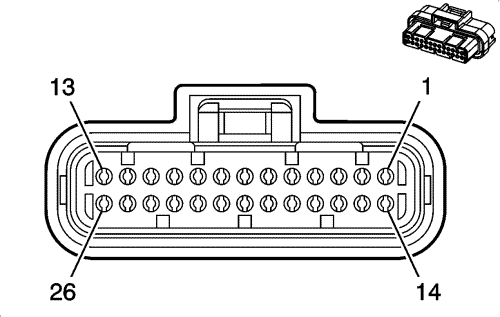

• Описание: 26-канальный F (BK)

Информация о деталях контактов

• Заделанный контакт: Находится на рассмотрении
• Инструмент для отсоединения: J-38125-220
• Щуп диагностической проверки: J-35616-66 (YE)

1

0,5 BN/WH

6219

Управление индикатором предварительного подогрева информационного центра водителя (DIC)

2

0,5 D-GN/BN

507

Управление индикатором задержки ускорения информационного центра водителя (DIC)

3

1 КОР/ФИОЛ

1744

Управление топливной форсункой 1

4

1 КОР/ФИОЛ

1746

Управление топливной форсункой 3

5

1.5 BK

450

Заземление

6

0,5 YE/RD

2709

Опорное напряжение 5 Вольт

7

0,5 BK/YE

7447

Низкое опорное напряжение

8

0,5 BN/RD

7445

Опорное напряжение 5 Вольт

9

0.35 YE

136

Управление индикатором топлива информационного центра водителя (DIC)

10

--

--

Не используется

11

0,5 D-BU

2500

CAN- HI

12

0.5 WH

2501

CAN LO

13

1.5 BK

450

Заземление

14

0,5 VT/BN

1319

K-линия последовательной передачи данных двигателя/аудиосистемы

15

--

--

Не используется

16

1 YE/WH

1745

Управление топливной форсункой 2

17

1 BN/YE

844

Управление топливной форсункой 4

18

--

--

Не используется

19

0,5 YE/GY

6059

Сигнал датчика давления в топливном баке

20

0,5 BK/D-GN

6061

Опорное напряжение низкого уровня датчика давления в топливном баке

21

0,5 D-BU/WH

7446

Сигнал датчика давления в топливной форсунке

22-23

--

--

Не используется

24

0,5 D- BU

2500

CAN- HI

25

0.5 WH

2501

CAN LO

26

1.5 BK

450

Заземление
