Замена опоры подвески коробки передач - Левая сторона - с CH-49290

Специальный инструмент

Эквивалентные местные инструменты см. Специальный инструмент .

1. Удалите полку для аккумуляторной батареи. См. Поддон аккумулятора Замена .




Примечание: Инструкции по монтажу SPX поставляются со специальным приспособлением. Кроме этого, инструкции можно скачать через интернет непосредственно с сайта SPX. См. www.spxtools-shop.com.

2. Соберите приспособление для поддержки двигателя CH-49290 (1) в соответствии с чертежами, приведенными в инструкции по монтажу SPX.
3. Установите опору гидротрансформатора (2) на двигатель.
4. Вывесите раму CH-904 с помощью домкрата.
5. Установите приспособление CH-49290 на раму основания CH-904.




Примечание: Инструкции по монтажу SPX поставляются со специальным приспособлением. Кроме этого, инструкции можно скачать через интернет непосредственно с сайта SPX.

6. Установите приспособление для поддержки двигателя CH-49290 (1) в соответствии с чертежами, приведенными в инструкции по монтажу SPX.

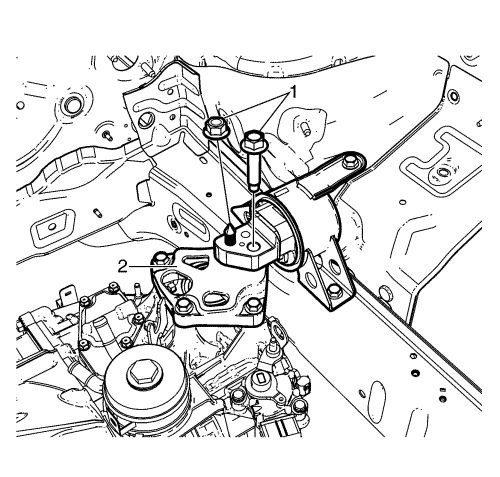

7. Отверните болт и гайку (1) левой опоры коробки передач от кронштейна опоры коробки передач (2).

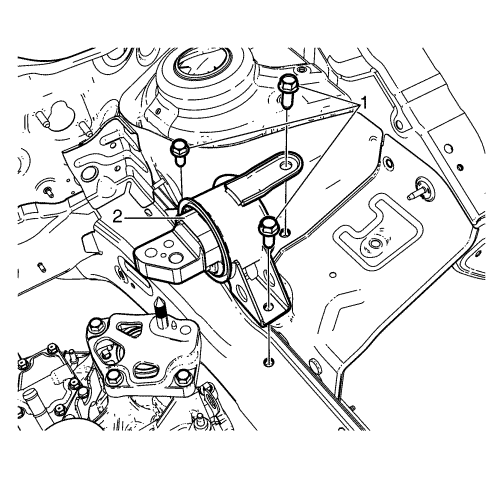

8. Извлечь болты (1) крепления левой опоры коробки передач к кузову.
9. Снимите с автомобиля левую опору (2) коробки передач.

1. Установить на автомобиль левую опору (2) коробки передач.

Внимание См. Предупреждение о крепежных деталях в разделе "Введение".

2. Установите болты (1) крепления левой опоры коробки передач к кузову и затяните до момента 50 Н·м (37 фунт фут).



3. Установите гайку и болт (1) левой опоры КПП на кронштейн опоры (2) и затяните до момента 75 Н·м (55 фунт фут).



4. Удалите приспособление CH-49290 (1).
5. Снимите приспомобление CH-49290 с рамы CH-904.
6. Снимите раму основания CH-904 с домкрата.



7. Разберите приспособление CH-49290 (1).
8. Снимите опору гидротрансформатора (2) с двигателя.
9. Установите аккумуляторный ящик. См. Поддон аккумулятора Замена .
