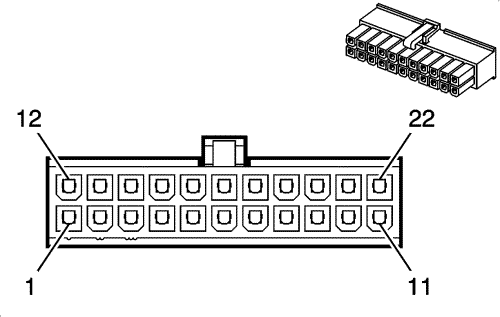

Информация о деталях разъемов

• Тип жгута проводов: Приборная панель
• Разъем OEM: Molex 5557 39-01-2220
• Разъем технического обслуживания: Находится на рассмотрении
• Описание: 10-контактный, гнездовой (NA)

Информация о деталях контактов

• Заделанный контакт: Находится на рассмотрении
• Инструмент для отсоединения: J-38125-560
• Щуп диагностической проверки: J-35616-12 (BU)

1

0,5 RD/WH

1340

B+

2

1,0 RD/WH

1840

B+

3

1.0 BK

650

Заземление

4

1.0 BK

650

Заземление

5

0.5 YE

7599

Управление звуковым сигналом

6

1,0 PK

261

Сигнал включения сигнализации

7

0,5 BN/WH

781

Сигнал отпирания переключателя блокировки двери водителя

8

1,0 PK

1697

Сигнал модуля указателей поворота/аварийной сигнализации

9

0,5 GY/BK

745

Сигнал переключателя открытия левой передней двери

10

0,5 OG/BK

744

Сигнал выключателя индикатора приоткрытого багажника

11

1.0 VT/BK

3

Напряжение зажигания 1 Работа/Пуск

12

--

--

Не используется

13

0,5 РОЗ/ЧЕРН

780

Сигнал блокировки переключателя блокировки двери водителя

14

0,5 РОЗ/ЧЕРН

109

Переключатель подъема капота, сигнал

15

0.5 BN/GY

29

Управление звукового сигнала

16- 17

--

--

Не используется

18

0.5 PK

1549

Сигнал управления режимом ограниченного доступа

19

--

--

Не используется

20

0.5 YE

400

Сигнал датчика скорости автомобиля

21- 22

--

--

Не используется
