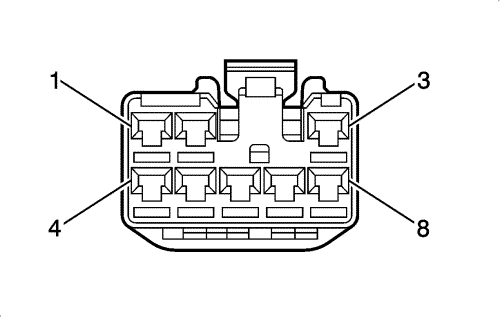

Информация о деталях разъемов

• Тип жгута проводов: Приборная панель
• Разъем OEM: 7123-1080
• Разъем технического обслуживания: Находится на рассмотрении
• Описание: 8-контактный, гнездовой (NA)

Информация о деталях контактов

• Заделанный контакт: Находится на рассмотрении
• Инструмент для отсоединения: J-38125-553
• Щуп диагностической проверки: J-35616-18 (BK)

1

0.5 BK

1489

Провод микрофона системы шумоподавления

2

0,5 GY/BK

2508

Сигнал микрофона

3

1,5 RD/BK

42

B+

4

0,5 D-GN/WH

2507

Сигнал передачи аудиосигнала

5

0,5 OG/BK

2518

Низкий опорный сигнал кнопочного пульта

6

0.5 TN/BK

2510

Обратный сигнал последовательной передачи данных системы OnStar

7

0,5 L-GN/BK

2515

Напряжение питания кнопочного пульта

8

1,5 RD/BK

42

B+
