Информация о деталях разъемов

• Тип жгута проводов: Приборная панель

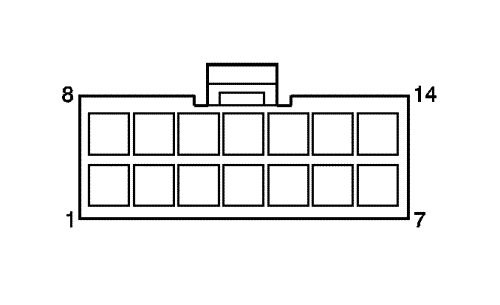

• Разъем OEM: 39-01-2140
• Разъем технического обслуживания: Находится на рассмотрении
• Описание: на 14 направления F

Информация о деталях контактов

• Заделанный контакт: Находится на рассмотрении
• Инструмент для отсоединения: J-38125-560
• Щуп диагностической проверки: J-35616-12 (BU)

1

0,5 BN/WH

781

Сигнал отпирания переключателя блокировки двери водителя

1

0,5 BN/WH

781

Сигнал отпирания переключателя блокировки двери водителя

2

1.0 BK

650

Заземление

3

1.0 VT/BK

3

Напряжение зажигания 1 Работа/Пуск

4

0,5 OG/BK

744

Сигнал выключателя индикатора приоткрытого багажника

4

0,5 OG/BK

744

Сигнал выключателя индикатора приоткрытого багажника

5

--

--

Не используется

6

0,5 РОЗ/ЧЕРН

109

Переключатель подъема капота, сигнал

6

0,5 РОЗ/ЧЕРН

109

Переключатель подъема капота, сигнал

7

0,5 GY/BK

745

Сигнал переключателя открытия левой передней двери

7

0,5 GY/BK

745

Сигнал переключателя открытия левой передней двери

8

0,5 РОЗ/ЧЕРН

780

Сигнал блокировки переключателя блокировки двери водителя

8

0,5 РОЗ/ЧЕРН

780

Сигнал блокировки переключателя блокировки двери водителя

9

1,0 RD/WH

1840

B+

10

1,0 PK

1697

Сигнал модуля указателей поворота/аварийной сигнализации

11- 12

--

--

Не используется

13

0.5 YE

7599

Управление звуковым сигналом

14

1,0 PK

261

Сигнал включения сигнализации
