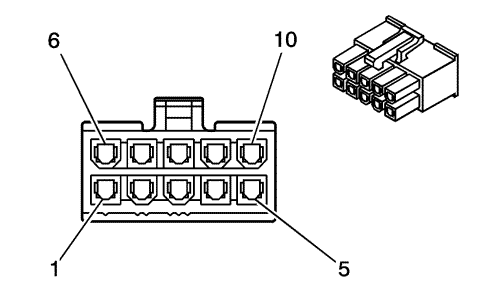

Информация о деталях разъемов

• Тип жгута проводов: Приборная панель
• Разъем OEM: 39-01-2100
• Разъем технического обслуживания: Находится на рассмотрении
• Описание: на 10 направления F

Информация о деталях контактов

• Заделанный контакт: Находится на рассмотрении
• Инструмент для отсоединения: J-38125-560
• Щуп диагностической проверки: J-35616-12 (BU)

1

0.5 PK

1549

Сигнал управления режимом ограниченного доступа

2

0,5 BN/WH

309

Напряжение питания лампы правого габаритного фонаря

3

0,5 D-GN

44

Сигнал переключателя регулятора освещения панели приборов

4

0,5 D-GN

29

Управление звукового сигнала

4

0,5 D-GN

29

Управление звукового сигнала

5

--

--

Не используется

6

1.0 WH

5429

Сигнал питания дополнительного оборудования

7

--

--

Не используется

8

0,5 D-BU

15

Напряжение питания лампы правого указателя поворота

9

0.5 L-BU

14

Напряжение питания лампы левого указателя поворота

10

D-BU/D-GN

3424

Сигнал питания дополнительного оборудования
