Spark

Усилитель тормоза, замена насоса

1. При выключенном зажигании несколько раз нажмите и отпустите тормозную педаль, чтобы стравить резерв вакуума из вакуумного тормозного усилителя.
2. Снимите аккумулятор. См. Аккумуляторная батарея Замена .



3. Выкрутить болты крепления кронштейна модуля управления двигателем (1), и затем отодвинуть кронштейн блока управления двигателем и сам блок в сторону. См. Замена блока управления двигателем .
4. Демонтировать поддон аккумулятора. См. Поддон аккумулятора Замена .

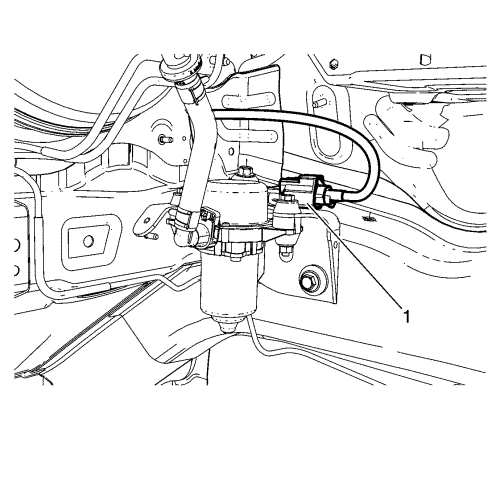

5. Отсоединить электрический разъем (1) насоса тормозного усилителя.

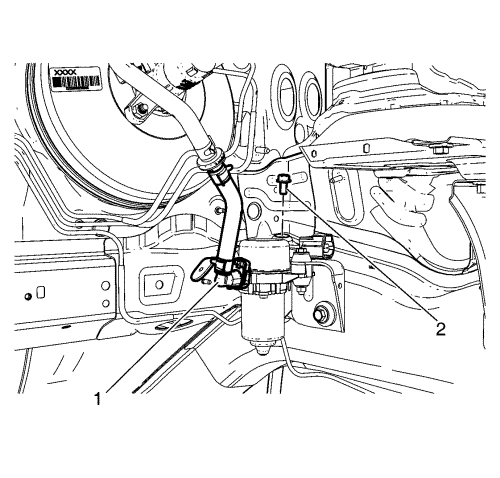

6. Отсоединить быстродействующий соединитель (1) вакуумного шланга тормозного усилителя.
7. Извлечь болт (2) кронштейна насоса тормозного усилителя.

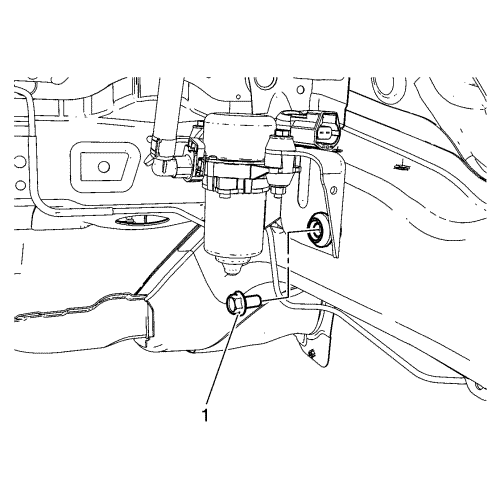

8. Отвернуть болт (1) кронштейна насоса тормозного усилителя.
9. Снять насос тормозного усилителя в сборе с кронштейном с автомобиля.

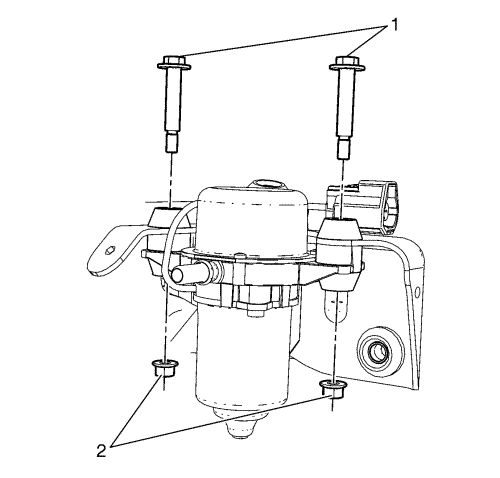

10. Отвернуть болты (1) и гайки (2) кронштейна насоса тормозного усилителя.
11. Отделить насос тормозного усилителя от кронштейна.

1. Присоединить насос тормозного усилителя к кронштейну.

Осторожно: См. Предупреждение о крепежных деталях во введении.

2. Установить болт (1) и гайку (2) крепления насоса тормозного усилителя к кронштейну и затянуть с моментом затяжки 7 Н·м (62 фунт дюйм).
3. Установить насос тормозного усилителя в сборе с кронштейном на автомобиль.



4. Установить болты (1) кронштейна насоса тормозного усилителя и затянуть их с моментом затяжки 20 Н·м (15 фунт фут).



5. Установить болт (2) кронштейна насоса тормозного усилителя и затянуть его с моментом затяжки 20 Н·м (15 фунт фут).
6. Отсоединить быстродействующий соединитель (1) вакуумного шланга тормозного усилителя.



7. Подсоедить электрический разъем (1) насоса тормозного усилителя.
8. Установите аккумуляторный ящик. См. Поддон аккумулятора Замена .
9. Установить блок ECM и кронштейн блока ECM. См. Замена блока управления двигателем .
10. Установить аккумуляторную батарею. См. Аккумуляторная батарея Замена .
