- Отвернуть 4 болта (3) крышки положительной вентиляции картера.
- Снять крышку (1) системы принудительной вентиляции картера.
- Снять прокладку (2) крышки положительной вентиляции картера.
- Извлечь заглушку (2) отверстия камеры охлаждения головки цилиндров со стороны выпуска из корпуса (1) распредвала.
- Очистить резьбу заглушки камеры охлаждения головки цилиндров и корпуса распредвала.
- Установить фиксирующий инструмент EN-50515 (1) со стороны выпуска.
- Приложите усилие к стопорному инструменту EN-50515 (стрелка) и медленно поворачивайте коленвал за болт (2) звездочки коленвала в направлении вращения двигателя (стрелка), пока стопорный инструмент EN-50515 (1) не войдет в зацепление с распредвалом выпускных клапанов.

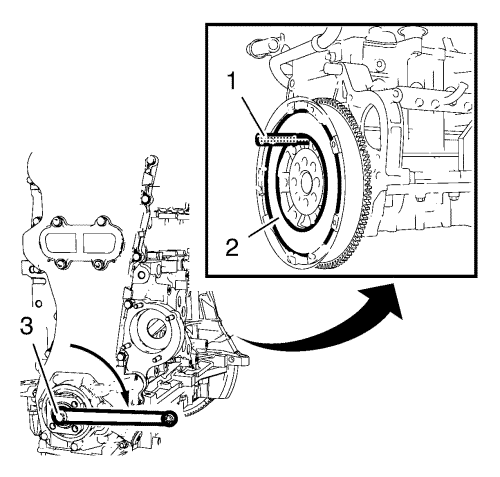

Примечание: Если стопорный инструмент EN-50516 (1) не входит в отверстие на маховике (2) и блоке цилиндров, немного сдвиньте коленвал за болт (3) звездочки коленвала.
- Установить стопорный инструмент EN-50516 (1).
Примечание: Фиксирующие штифты держателя EN-50514 (1) должны быть установлены точно в отверстия (стрелки) звездочки распредвала (2).
- Установить держатель EN-50514 (1) с удлинителем EN-956-1 для фиксации звездочки (2) распредвала.
Примечание: Не отворачивать болт (3) звездочки распредвала.
- Ослабить болт зубчатого шкива распределительного вала (3).
- Снять держатель EN-50514 (1).
Примечание: Звездочка распредвала предварительно установлена на выпускной распредвал. Аккуратно снять маслоотделитель системы принудительной вентиляции картера.

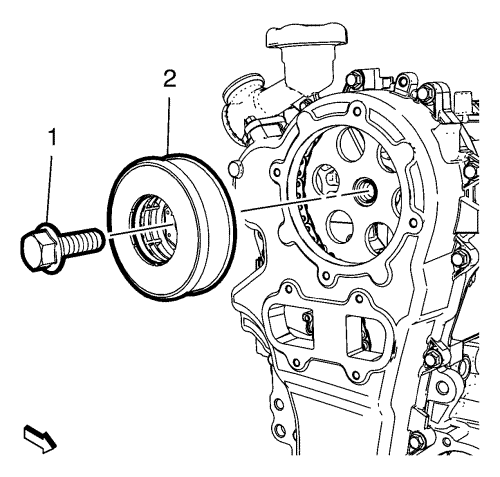

- Отвернуть болт звездочки распределительного вала (1).
- Демонтируйте маслоотделитель (2), обеспечивающий положительную вентиляцию в картере двигателя.
- Установить болт звездочки распредвала, учитывая, что звездочка распредвала может упасть с распредвала.
