Снятие корпуса масляного насоса

Специальный инструмент

Эквивалентные местные инструменты см. Специальный инструмент .

1. Извлечь заглушку (2) отверстия камеры охлаждения головки цилиндров со стороны выпуска из корпуса (1) распредвала.
2. Очистить резьбу заглушки камеры охлаждения головки цилиндров и корпуса распредвала.



3. Установить фиксирующий инструмент EN-50515  (1) со стороны выпуска.



4. Приложите усилие к стопорному инструменту EN-50515  (стрелка) и медленно поворачивайте коленвал за болт (2) звездочки коленвала в направлении вращения двигателя (стрелка), пока стопорный инструмент EN-50515  (1) не войдет в зацепление с распредвалом выпускных клапанов.




Примечание: Если стопорный инструмент EN-50516 (1) не входит в отверстие на маховике  (2) и блоке цилиндров, немного сдвиньте коленвал за болт (3) звездочки коленвала.

5. Установить стопорный инструмент EN-50516 (1).



6. Установить стопорный инструмент EN-50519 (2) на ведомую шестерню (1) уравновешивающего вала.



7. Установить удерживающий гаечный ключ EN-662 (2).
8. Завернуть 2 болта.
9. Слегка отвернуть болт (1) звездочки коленвала.



10. Отвернуть болт (1) звездочки коленчатого вала.
11. Снять фланец (2).



12. Отвернуть 4 болта (3) крышки положительной вентиляции картера.
13. Снять крышку (1) системы принудительной вентиляции картера.
14. Снять прокладку (2) крышки положительной вентиляции картера.

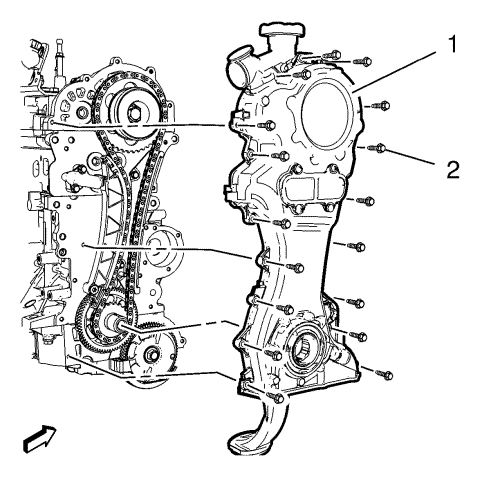

15. Отвернуть 17 болтов (2) корпуса масляного насоса.

Примечание: С помощью соответствующего инструмента аккуратно отсоединить корпус (1) масляного насоса от блока цилиндров. Не повредите уплотнительные поверхности.

16. Снять корпус (1) масляного насоса в сборе.
